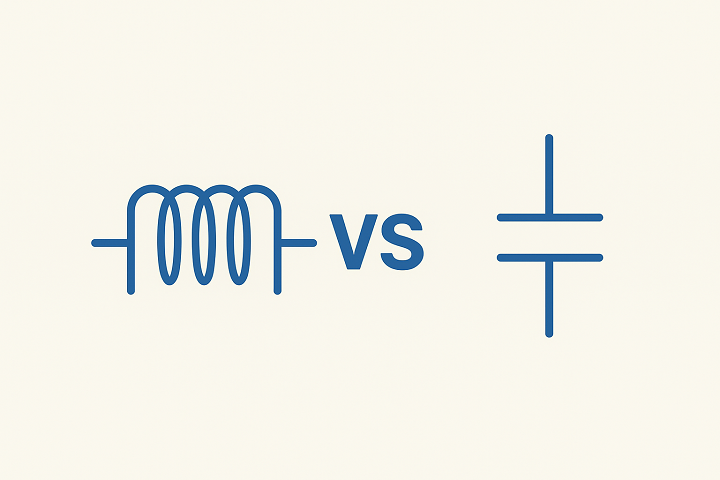

تفاوت سلف و خازن، دو عنصر بنیادی در مدارهای الکترونیکی، برای درک عمیقتر عملکرد سیستمهای الکترونیکی حیاتی است. بهطور خلاصه، سلفها انرژی را در میدان مغناطیسی ذخیره میکنند و در برابر تغییر جریان مقاومت نشان میدهند، در حالی که خازنها انرژی را در میدان الکتریکی ذخیره کرده و در برابر تغییر ولتاژ واکنش نشان میدهند. در ادامه این راهنما، با جزئیات کامل بررسی میکنیم که سلف و خازن چه هستند ، چگونه کار میکنند و فرق سلف و خازن در چیست.
سلف چیست؟
سلف و خازن هر دو از قطعات پسیو (غیرفعال) اساسی در الکترونیک هستند که نقش حیاتی در شکلدهی به جریان و ولتاژ ایفا میکنند. سلف (Inductor)، که به سیمپیچ نیز معروف است، شامل سیمهای رسانایی است که بهصورت مارپیچ دور یک هسته پیچیده شدهاند. این ساختار باعث میشود در حضور جریان، یک میدان مغناطیسی ایجاد کند و در واقع در برابر هرگونه تغییر ناگهانی در جریان، مقاومتی از خود نشان میدهد.
جهت کسب اطلاعات جامع تر پیشنهاد میکنیم مقاله سلف چیست را مطالعه کنید.
خازن چیست ؟
خازن (Capacitor) از دو صفحه رسانا تشکیل شده که با یک ماده دیالکتریک (عایق) از هم جدا شدهاند. این طراحی به آن امکان ذخیره بار الکتریکی را میدهد و ماهیت خازن چیست را با مقاومت در برابر تغییرات ولتاژ نشان میدهد.
بیشتر بخوانید : خازن الکترولیتی چیست ؟
فرق سلف و خازن چیست؟
سلف و خازن هر دو از عناصر پسیو مهم در مدارهای الکترونیکی هستند، اما رفتارشان در برابر جریان و ولتاژ کاملاً متفاوت است. در جدول زیر به تفاوت های سلف و خازن می پرداریم :
| ویژگی | سلف (Inductor) | خازن (Capacitor) |
|---|---|---|
| نحوه ذخیره انرژی | در میدان مغناطیسی | در میدان الکتریکی |
| مقاومت در برابر تغییر | تغییر جریان | تغییر ولتاژ |
| عملکرد اصلی | فیلتر جریان، کنترل تغییر جریان | تثبیت و صاف کردن ولتاژ، ذخیره بار |
| کاربرد رایج | منابع تغذیه، فیلترهای پایینگذر و بالاگذر | فیلترها، مدارهای تایمینگ، کوپلینگ سیگنال |
| واحد اندازهگیری | هانری (H) | فاراد (F) |
نحوه عملکرد سلف و خازن
-
-
عملکرد سلف:
-
بر اساس اصل القای الکترومغناطیسی بنا شده است.
-
با عبور جریان از سیمپیچ، میدان مغناطیسی اطراف آن شکل میگیرد.
-
هرگونه تلاش برای تغییر ناگهانی جریان، موجب تولید نیروی محرکه الکتریکی معکوس (بک اِماِف) میشود که در برابر آن تغییر مقاومت میکند.
-
این ویژگی به سلف اجازه میدهد تا انرژی را در میدان مغناطیسی خود ذخیره کند و آن را بهتدریج آزاد سازد.
-
-
عملکرد خازن:
-
با ذخیره بار الکتریکی بین صفحات رسانای خود عمل میکند.
-
هنگام اعمال ولتاژ به خازن، صفحات شروع به باردار شدن میکنند و یک میدان الکتریکی در دیالکتریک ایجاد میشود.
-
این فرآیند ذخیرهسازی به خازن امکان میدهد در برابر تغییرات ناگهانی ولتاژ مقاومت نشان دهد و آن را بهآرامی تغییر دهد.
-
-
برای آشنایی بیشتر با روشهای تست خازن و بررسی سلامت سلف با مولتیمتر، میتوانید به راهنمای جامع مربوط به این موضوع مراجعه کنید.
کاربردهای عملی سلف و خازن در مدارات الکتریکی
در دنیای مدارهای الکترونیکی، سلفها و خازنها عناصر بنیادی با کاربردهای عملی گستردهای هستند که در مدیریت و شکلدهی سیگنالها نقشی حیاتی ایفا میکنند. این قطعات پسیو، با قابلیتهای منحصربهفرد خود در ذخیرهسازی انرژی، به مهندسان امکان میدهند تا فیلترهای فرکانسی مختلفی را طراحی کنند. بر اساس یافتههای تحقیق :
| نوع فیلتر | سلف | خازن |
|---|---|---|
| پایینگذر | مسدودکننده فرکانسهای بالا | عبور فرکانسهای پایین |
| بالاگذر | مسدودکننده فرکانسهای پایین | عبور فرکانسهای بالا |
| باندگذر | همراه خازن برای عبور محدوده خاص فرکانسی | همراه سلف برای عبور محدوده خاص فرکانسی |
برای نمونه، در طراحی فیلتر پایینگذر برای یک سیستم صوتی، انتخاب یک سلف ۱۰ میکروهنری و مقاومت ۱۰۰ اهم، سیگنالهای بالاتر از ۵ کیلوهرتز را به نحو مؤثری کاهش میدهد و به بهبود قابلتوجه کیفیت صدا منجر میشود.
تفاوت فرمول های سلف و خازن
شناخت فرمولهای مربوط به سلف و خازن در طراحی و تحلیل مدارهای الکترونیکی اهمیت اساسی دارد، زیرا بسیاری از محاسبات عملکردی این دو قطعه بر پایه همین روابط انجام میشود. به همین دلیل، مجموعه فرمولهای کاربردی مرتبط با این عناصر را در قالب یک جدول منظم گردآوری کردهایم تا هنگام طراحی یا عیبیابی مدار بتوانید سریع به آنها دسترسی داشته باشید.
فرمول سلف (Inductor)
| شرح رابطه | فرمول |
|---|---|
| ولتاژ ایجادشده توسط سلف هنگام تغییر جریان (نشاندهنده واکنش سلف به تغییرات لحظهای جریان) | Vemf = -L (di/dt) |
| انرژی ذخیرهشده در میدان مغناطیسی سیمپیچ | W = ½ LI² |
| راکتانس سلف در مدارهای AC (مقدار مقاومت سلف در برابر سیگنال متناوب) | XL = Lω = VL / IL |
| اندوکتانس معادل چند سلف در حالت سری | L1 + L2 + L3 = Ltotal |
| اندوکتانس معادل چند سلف در حالت موازی | …+Ltotal = 1/L1 + 1/L2 + 1/L3 |
فرمول خازن (Capacitor)
| شرح رابطه | فرمول |
|---|---|
| تعریف ظرفیت خازن؛ نسبت بار ذخیرهشده به ولتاژ دو سر خازن | C = Q / V |
| انرژی ذخیرهشده در میدان الکتریکی خازن | W = ½ CV² |
| ظرفیت معادل خازنهای سری | Ctotal = 1 / (1/C1 + 1/C2 + …) |
| ظرفیت معادل خازنهای موازی | …+ Ctotal =C1 + C2 |
جمع بندی
سلفها انرژی را در میدان مغناطیسی ذخیره کرده و به تغییر جریان مقاومت نشان میدهند، در حالی که خازنها انرژی را در میدان الکتریکی ذخیره میکنند و در برابر تغییر ولتاژ واکنش نشان میدهند. درک این تفاوت سلف و خازن برای طراحی بهینه فیلترهای فرکانسی و افزایش پایداری مدارهای الکترونیکی اهمیت زیادی دارد.با شناخت تفاوت بین خازن و سلف، دستیابی به حداکثر راندمان در سیستمهای الکترونیکی امکانپذیر خواهد بود.جهت خرید سلف و خازن و دیگر قطعات الکترونیکی میتوانید به سایت شرکت ریز موج الکترونیک رسام مراجعه کنید.
سوالات متداول
در مدار DC، سلف و خازن چگونه رفتار میکنند؟
-
سلف: در حالت پایدار مانند سیم عمل میکند (مقاومت ناچیز) زیرا در برابر جریان ثابت واکنشی ندارد. تنها در لحظات تغییر جریان (روشن/خاموش) اثرش ظاهر میشود.
-
خازن: پس از شارژ کامل، مانند قطعکننده مدار عمل کرده و جریان DC را عبور نمیدهد. مدار را باز میکند.
کدام برای فرکانس بالا بهتر است؟
-
سلف: با افزایش فرکانس، مقاومتش زیاد میشود؛ برای مسدود کردن فرکانسهای بالا مناسب است.
-
خازن: با افزایش فرکانس، مقاومتش کم میشود؛ برای عبور دادن فرکانسهای بالا ایدهآل است.
تفاوت ظاهری سلف و خازن در چیست؟
سلف اغلب به شکل سیمپیچ یا استوانه رنگی است. خازنها شکلهای متنوعی دارند: سرامیکی (دیسک کوچک)، الکترولیتی (استوانه آلومینیومی) یا تانتالیوم (قطرهای).
فرکانس تشدید چیست؟
زمانی که سلف و خازن با هم کار میکنند، در فرکانس خاصی اثرات یکدیگر را خنثی میکنند. این پدیده اساس ساخت فیلترهای انتخابی فرکانس و مدارات رادیویی است.
آیا میتوان سلف و خازن را جایگزین هم کرد؟
خیر، بهطور مستقیم خیر. زیرا اساس کار و ذخیره انرژی آنها (میدان مغناطیسی در مقابل الکتریکی) کاملاً متفاوت است و رفتار الکتریکی متضادی دارند.
چطور میتوان سلف یا خازن را با مولتی متر تست کرد؟
برای تست سلف با مولتی متر، مقاومت آن را اندازهگیری کنید؛ مقدار بسیار پایین (نزدیک به صفر) نشاندهنده سلامت سلف است، در غیر این صورت ممکن است دچار قطعی شده باشد. برای خازن، با قرار دادن مولتی متر در حالت تست دیود یا مقاومت بالا، میتوانید تغییر ولتاژ اولیه و سپس برگشت آن به صفر را مشاهده کنید که نشاندهنده شارژ و دشارژ صحیح خازن است.
برای کنترل جریان از سلف استفاده کنیم یا خازن؟
برای کنترل و محدود کردن تغییرات جریان در مدارات الکترونیکی، سلفها انتخاب مناسبی هستند زیرا در برابر تغییر جریان مقاومت میکنند. تفاوت سلف و خازن در این است که خازنها در برابر تغییرات ولتاژ واکنش نشان میدهند، بنابراین برای تثبیت و صاف کردن ولتاژ یا ذخیره بار الکتریکی بهترین عملکرد را دارند.
