رله SSR چیست ؟

اگر بخواهیم ساده بگوییم، رله SSR یا Solid State Relay نوعی رله الکترونیکی است که بدون قطعات مکانیکی، عمل سوئیچ‌کردن جریان را انجام می‌دهد. رله SSR با استفاده از نیمه‌هادی‌ها، جریان برق را قطع و وصل می‌کند و به همین دلیل نسبت به رله‌های مکانیکی، سریع‌تر، بی‌صدا‌تر و بادوام‌تر است. رله SSR برای کنترل دقیق دما، موتور یا تجهیزات صنعتی استفاده می‌شود و مشکلاتی مثل استهلاک یا جرقه‌زنی را از بین می‌برد. در ادامه این مقاله، عملکرد رله SSR، مزایا و معایب آن و نکات مهم انتخاب و کاربردش را به زبان ساده اما تخصصی بررسی می‌کنیم.

رله SSR چیست و چگونه کار می‌کند؟

رله SSR از نظر عملکرد مشابه رله معمولی است، اما در ساختار داخلی‌اش از قطعات نیمه‌هادی (مثل ترایاک، ماسفت یا IGBT) استفاده می‌شود. این رله‌ها با یک سیگنال کنترل کوچک فعال می‌شوند و با تغییر وضعیت مدار داخلی، اجازه عبور جریان اصلی را می‌دهند.

در ورودی رله SSR معمولاً یک اپتوکوپلر قرار دارد که مدار فرمان را از مدار قدرت جدا می‌کند تا ایمنی افزایش یابد. وقتی سیگنال فرمان به اپتوکوپلر می‌رسد، قسمت خروجی (مثلاً ترایاک در رله‌های AC) فعال می‌شود و جریان عبور می‌کند.

🔹 مثال: در کنترل هیتر صنعتی، رله SSR می‌تواند در هر ثانیه چندین بار مدار را قطع و وصل کند تا دما دقیق‌تر تنظیم شود؛ کاری که رله مکانیکی قادر به انجام آن نیست.

انواع رله SSR و کاربرد آن‌ها

رله‌های SSR با توجه به نوع جریان و تعداد فازها دسته‌بندی می‌شوند. شناخت این دسته‌ها به شما کمک می‌کند تا رله‌ای مناسب مدار خود انتخاب کنید:

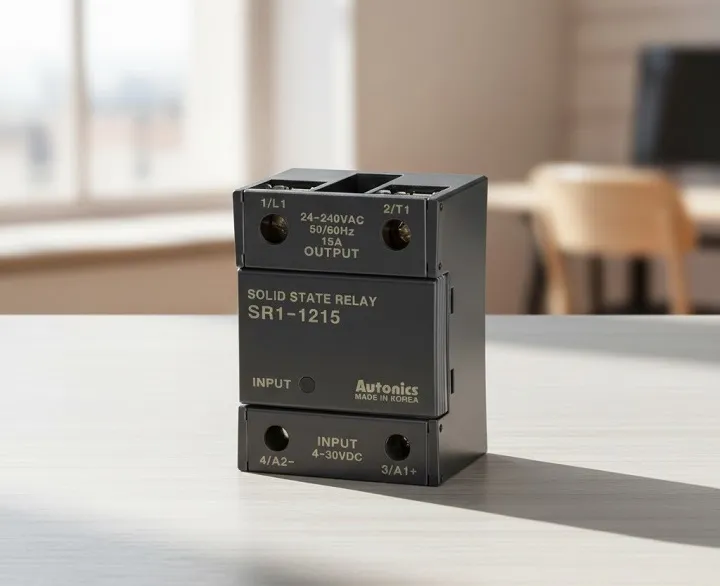

1. رله SSR تک‌فاز AC

   • برای مدارهایی که تنها یک خط جریان AC دارند (مثل برق خانگی 220 ولت) استفاده می‌شود.

   • کاربرد: کنترل هیتر، موتور کوچک، یا چراغ‌ها در مدارهای تک‌فاز.

   • نکته: بیشتر مدارهای خانگی و کوچک صنعتی از این نوع استفاده می‌کنند.

2. رله SSR سه‌فاز AC

   • برای مدارهایی که سه خط فاز دارند و جریان سه‌فاز دارند، استفاده می‌شود. جریان سه‌فاز برای تجهیزات صنعتی بزرگ مثل موتورهای القایی و هیترهای صنعتی کاربرد دارد.

   • ویژگی‌ها: سرعت سوئیچ بالا، بی‌صدا بودن و دوام زیاد.

   • نکته: هر سه فاز را هم‌زمان کنترل می‌کند و برای تجهیزات صنعتی سنگین لازم است.

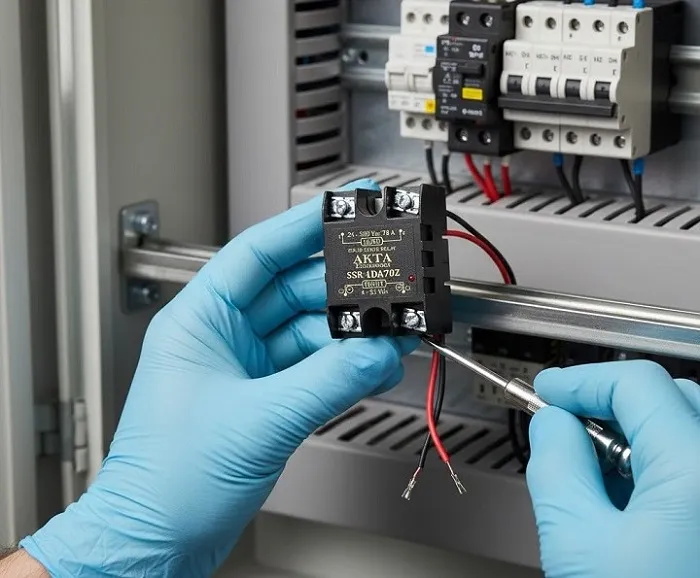

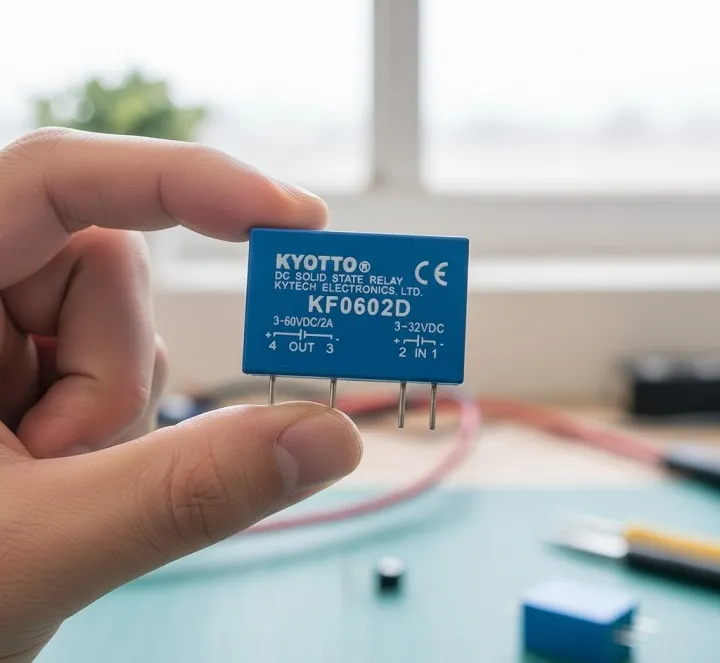

3. رله SSR DC

   • برای مدارهایی با جریان مستقیم (DC) استفاده می‌شود؛ یعنی جریانی که در یک جهت ثابت حرکت می‌کند، مانند باتری‌ها و موتورهای DC.

   • کاربرد: کنترل موتورهای DC، سیستم‌های باتری‌دار و تجهیزات الکترونیکی DC.

   • ویژگی‌ها: معمولاً از MOSFET یا ترانزیستور استفاده می‌کند تا جریان مستقیم را قطع و وصل کند.

4. رله SSR ترکیبی (AC/DC قابل انتخاب)

   • بعضی رله‌ها طوری طراحی شده‌اند که هم می‌توانند جریان AC و هم DC را کنترل کنند.

   • کاربرد: برای مدارهایی که ممکن است نوع جریان آن‌ها تغییر کند یا برای پروژه‌های انعطاف‌پذیر.

   • نکته: قبل از نصب، باید ولتاژ و جریان مشخص مدار را چک کنید تا با SSR سازگار باشد.

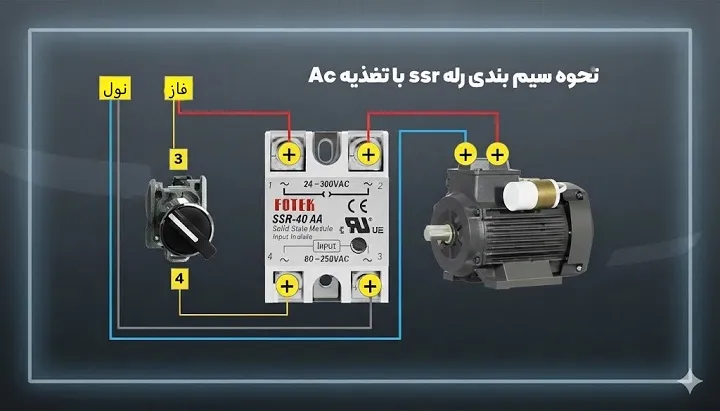

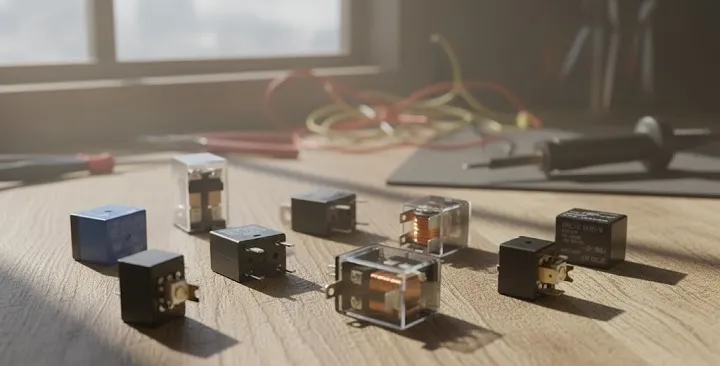

مقایسه رله SSR با انواع دیگر رله‌ها

رله SSR در مقایسه با رله‌های مکانیکی یا انواع دیگر، عملکرد سریع‌تر و عمر طولانی‌تری دارد، اما گران‌تر است. هر نوع رله بسته به کاربرد خودش طراحی شده است.

1.رله مکانیکی : رله مکانیکی دارای کنتاکت فلزی و قطعه متحرک است که با حرکت مکانیکی، جریان را قطع یا وصل می‌کند. با اینکه ساده و ارزان است، به مرور زمان قطعاتش فرسوده می‌شوند و سرعت سوئیچ آن پایین‌تر از SSR است.

2.رله دوبل : رله دوبل چیست ؟ این نوع رله دارای دو مسیر جداگانه برای قطع و وصل است، به همین دلیل ایمنی بیشتری برای مدارهایی مانند خودرو دارد و در صورت خرابی یکی از مسیرها، مسیر دوم می‌تواند عملکرد مدار را حفظ کند.

3.رله مخابراتی : رله مخابراتی طراحی شده تا بتواند سیگنال‌ها را با سرعت بالا و مصرف کم منتقل کند. برای کاربردهای مخابراتی و سیستم‌های انتقال دیتا، دقت بالایی دارد و توانایی پاسخ سریع آن برای مدارهای حساس حیاتی است.

4.رله جاروبرقی : رله جاروبرقی مخصوص مدارهایی با جریان بالاست که موتورهای پرتوان مانند جاروبرقی یا وسایل خانگی دیگر را کنترل می‌کند. این رله‌ها برای تحمل جریان لحظه‌ای زیاد طراحی شده‌اند و عمر بیشتری نسبت به رله‌های عمومی در این شرایط دارند.

کاربرد رله SSR در صنعت و الکترونیک چیست؟

رله‌های SSR به دلیل سرعت بالا و طول عمر زیاد، در صنایع مختلف استفاده می‌شوند. از کنترل دمای کوره‌ها و هیترها گرفته تا کنترل موتورهای DC و سیستم‌های اتوماسیون صنعتی، این قطعه نقش مهمی در افزایش کارایی مدار دارد.

در جدول زیر چند نمونه از کاربردهای اصلی رله SSR را می‌بینی:

مزایای استفاده از رله SSR چیست؟

رله SSR نسبت به رله‌های مکانیکی یک جهش فناورانه محسوب می‌شود. در SSR هیچ بخش متحرکی وجود ندارد، بنابراین می‌تواند سریع‌تر و دقیق‌تر عمل کند و در شرایطی که رله‌های مکانیکی از کار می‌افتند، همچنان پایدار بماند. این ویژگی‌ها باعث شده در صنایع حساس مثل کنترل دما، اتوماسیون و سیستم‌های دقیق، SSR انتخاب اول مهندسان باشد.

مهم‌ترین مزایای رله SSR:

• سرعت سوئیچ بسیار بالا: می‌تواند در هر ثانیه صدها بار مدار را قطع و وصل کند، بدون آن‌که عملکرد مکانیکی فرسوده شود.

• کاملاً بی‌صدا: به‌دلیل نبود قطعه فیزیکی، SSR هیچ صدای کلیک یا لرزشی ندارد و برای محیط‌های آزمایشگاهی یا تجهیزات خانگی ایده‌آل است.

• عمر مفید طولانی: چون سایش و جرقه وجود ندارد، عمر SSR تا چند میلیون سیکل کاری افزایش می‌یابد.

• پایداری در شرایط سخت: در محیط‌های پرارتعاش، دماهای بالا یا مکان‌های پر گردوغبار بدون افت عملکرد کار می‌کند.

• کنترل دقیق جریان: برای مدارهایی مثل کنترل هیتر، موتور یا نور، امکان تنظیم بسیار نرم و دقیق فراهم می‌کند.

معایب و محدودیت‌های رله SSR چیست؟

با وجود عملکرد عالی، SSR بی‌نقص نیست و در انتخاب یا طراحی مدار باید این موارد را در نظر گرفت. به‌ویژه در توان‌های بالا، دفع حرارت و محافظت در برابر نویز اهمیت زیادی دارد.

اصلی‌ترین معایب رله SSR:

• تولید حرارت هنگام کار: نیمه‌هادی‌ها مقاومت اندکی دارند و هنگام عبور جریان زیاد داغ می‌شوند؛ بنابراین باید حتماً از هیت‌سینک استفاده شود.

• قیمت بالاتر: ساختار پیچیده‌تر و اجزای الکترونیکی باعث می‌شود از رله‌های مکانیکی گران‌تر باشند.

• حساسیت به نویز: در محیط‌هایی با تداخل الکترومغناطیسی یا طراحی نادرست ممکن است به‌صورت ناخواسته عمل کند.

• وجود جریان نشتی: حتی در حالت خاموش، مقدار کمی جریان از آن عبور می‌کند که در بعضی مدارهای حساس باید با مقاومت تخلیه جبران شود.

• عدم امکان تعمیر: به‌دلیل بسته بودن مدار داخلی و استفاده از نیمه‌هادی، پس از خرابی باید کاملاً تعویض شود.

چگونه یک رله SSR مناسب انتخاب کنیم؟

انتخاب درست SSR تفاوت بین یک مدار پایدار و یک سیستم آسیب‌پذیر است. اگر پارامترهای فنی رعایت نشوند، حتی بهترین برندها هم دوام نخواهند آورد. بنابراین لازم است هنگام خرید، نوع بار و توان واقعی مدار به‌دقت بررسی شود.

راهنمای انتخاب رله SSR:

1. ولتاژ و جریان خروجی: SSR را حداقل با ۲۰٪ ظرفیت بیشتر از جریان واقعی مدار انتخاب کن تا در شرایط پیک دچار افت نشود.

2. نوع بار: اگر بار مقاومتی مثل المنت داری، نوع عمومی کافی است؛ اما برای بار القایی مثل موتور یا پمپ باید SSR مخصوص بار القایی بگیری.

3. ولتاژ کنترل ورودی: اغلب بین ۳ تا ۳۲ ولت DC است، پس باید با مدار فرمانت سازگار باشد.

4. نوع خروجی: مدل‌های با ترایاک برای AC مناسب‌اند و مدل‌های با MOSFET یا ترانزیستور برای DC.

5. خنک‌سازی و نصب: استفاده از هیت‌سینک، خمیر حرارتی و تهویه مناسب الزامی است.

📢 نکته: هنگام خرید رله حتماً به برند معتبر، جریان نامی و شرایط محیطی توجه کن تا از سوختن SSR یا خطاهای کنترلی در آینده جلوگیری شود.

جمع‌بندی

رله SSR یک رله حالت جامد است که با استفاده از قطعات نیمه‌هادی، جریان برق را بدون قطعات مکانیکی قطع و وصل می‌کند. این رله‌ها سرعت بالا، عمر طولانی و عملکرد بی‌صدا دارند و برای کنترل دقیق هیتر، موتور و تجهیزات صنعتی مناسب‌اند.انواع رله SSR شامل تک‌فاز AC، سه‌فاز AC و DC هستند که هر کدام برای نوع خاصی از مدار و بار طراحی شده‌اند. شناخت نوع جریان، تعداد فاز و شرایط کاری مدار به شما کمک می‌کند رله مناسب را انتخاب کرده و از آسیب به تجهیزات جلوگیری کنید.در نهایت، رعایت نکات نصب، خنک‌سازی و انتخاب دقیق پارامترهای فنی، باعث می‌شود رله SSR بهترین عملکرد و طول عمر را در مدار شما داشته باشد.

سوالات متداول

1. آیا رله SSR نیاز به هیت‌سینک دارد؟

بله، در بارهای بالای ۵ آمپر معمولاً لازم است برای جلوگیری از افزایش دما از هیت‌سینک استفاده شود.

2. تفاوت SSR با تریاک چیست؟

تریاک فقط یک قطعه نیمه‌هادی است، اما SSR یک ماژول کامل است که شامل اپتوکوپلر، تریاک و مدار کنترل است.

3.رله SSR سه فاز چیست؟

رله SSR سه فاز برای کنترل هم‌زمان سه خط فاز در مدارهای صنعتی استفاده می‌شود. این رله معمولاً در تجهیزاتی مثل هیتر سه‌فاز یا موتورهای القایی کاربرد دارد و سه SSR تک‌فاز را در یک ماژول ترکیب می‌کند. سرعت سوئیچ بالا، بی‌صدا بودن و دوام زیاد از ویژگی‌های اصلی آن است.
