خرید پتانسیومتر تریمر برای استفاده از این قطعه در انواع مدار انجام می شود. در این نوشته تصمیم داریم تا اطلاعات کاملی در مورد پتانسیومتر تریمر و کاربردهای آن ارائه کرده و به سوالاتی در این زمینه پاسخ دهیم. فروش پتانسیومتر ترمیر با مارک ها و اندازه های مختلف انجام می شود و باید در هنگام خرید این قطعه علاوه بر اندازه آن به کیفیت محصول نیز توجه داشته باشید و ترجیحا آن را از فروشگاههای معتبر تهیه نمایید که فروش پتانسیومتر با کیفیت را انجام میدهند.
پتانسیومتر چیست؟
«پتانسیومتر» (Potentiometer) قطعه ای آنالوگ و سه سر می باشد که به مدار متصل می شود. این قطعه به صورت مکانیکی قابلیت چرخش دارد. پتانسیومتر که به صورت اختصاری POT نامیده می شود، قطعه ای پسیو است. به این معنا که برای ایفای نقش خود نیازی به یک منبع تغذیه و یا مدار ندارد. از جمله کاربردهای انواع مختلف پتانسیومترها می توانیم به کنترل ولتاژ، جریان یا بایاس و همچنین کنترل بهره یک مدار برای رسیدن به شرایط تنظیم صفر اشاره کنیم.
البته کاربرد انواع پتانسیومتر متفاوت است و هر یک برای فعالیتهای مختلفی استفاده میشود. برای مثال فروش پتانسیومتر صنعتی نسبت به پتانسیومتر مولتی ترن با هدف متفاوتی انجام میشود.
پتانسیومتر انواع گوناگونی دارد که برخی از آن ها عبارتند از :
- پتانسیومتر گردان
- پتانسیومتر کشویی
- پیش تنظیم یا تریمر
- رئوستا
- رئوستای لغزشی
برای مطالعه:

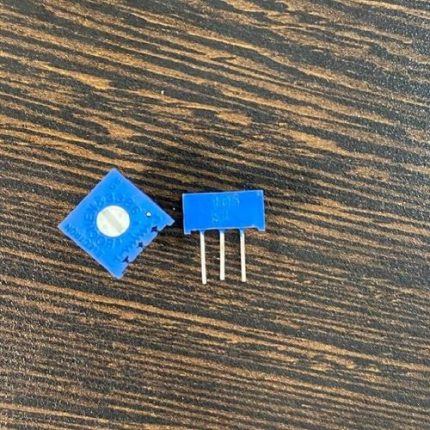

پتانسیومتر تریمری چیست؟
پتانسیومتر تریمر یا پیش تنظیم به عنوان پتانسیومترهای کوچک «تنظیم و فراموش» (Set-and-Forget) شناخته می شوند و از خانواده مقاومت های متغیر هستند. با استفاده از این نوع پتانسیومترها می توانید به راحتی یک مدار را تنظیم کنید زیرا می توان آن ها را با یک چرخش کشویی تنظیم و مقدار ولتاژ را تقسیم کرد.
با استفاده از این نوع پتانسیومترها می توانید تنظیمات گاه به گاه و البته بسیار دقیقی را روی مدار انجام دهید. از جمله مزیت های این قطعات الکتریکی که موجب محبوبیت زیاد آن ها بین کاربران شده است می توان به اندازه کوچک آن ها، ارزان بودن و سادگی کار با آن ها اشاره کرد.
البته کاربرد انواع پتانسیومتر متفاوت است و هر یک برای فعالیتهای مختلفی استفاده میشود. برای مثال فروش پتانسیومتر صنعتی نسبت به پتانسیومتر مولتی ترن با هدف متفاوتی انجام میشود.
کاربرد پتانسیومتر تریمر چیست؟
خرید پتانسیومتر تریمر برای استفاده از این قطعه در مدارهای مختلف می باشد. پتانسیومترهای تریمر یا به اختصار Trim Pot نوعی مقاومت متغییر هستند که می توانند اختلاف پتانسیل را نیز اندازگیری کنند. از این قطعه معمولا برای کنترل کردن در وسایل الکتریکی استفاده می شود. برای مثال برای کنترل میزان صدا در وسایل صوتی الکتریکی از پتانسیومتر تریمری استفاده می کنند.
این نوع پتانسیومترها قطعات مستطیل شکل چند دوری هستند که به طور مستقیم روی PCB نصب و لحیم می شوند. همچنین پتانسیومتر تریمر جعبه ای پلاستیکی دارد که مانع نفوذ گرد و خاک و انواع کثیفی در آن شده و اتصالات الکتریکی و مکانیکی و مسیر مقاومتی را از مشکلات احتمالی حفظ می کند.
پتانسیومترهای پیش تنظیم مسیر کربن خطی در دو نوع اسکلت باز یا مربع بسته طراحی و ساخته شده اند. مدار این نوع پتانسیومترها در کارخانه تنظیم شده و در همان تنظیمات باقی می ماند و برای تنظیم دوباره آن ها باید در تنظیمات مدار آن ها تغییر ایجاد کرد.
پیش تنظیم های اسکلتی به دلیل داشتن یک سازه باز ممکن است دچار تخریب مکانیکی و الکتریکی شوند و در نتیجه عملکرد و دقت آن ها تحت تأثیر قرار بگیرد. به همین دلیل نمی توان آن ها را به صورت مداوم مورد استفاده قرار داد. حداقل تا حداکثر مقدار پیش تنظیم ها را می توان تنها در یک دور تنظیم کرد. این محدوده تنظیم کوچک ممکن است برای برخی از مدارها یا تجهیزات الکتریکی مناسب نباشد.
امکان تنظیمات بسیار حساس و بسیار دقیق از طریق مقاومت های متغیر چند دور فراهم می شود. در مقاومت های متغیر چند دور می توانید بازوی لغزنده را با استفاده از یک پیچ گوشتی کوچک از سه دور تا بیست دور حرکت دهید و به این ترتیب تنظیمات دقیقی را انجام دهید.

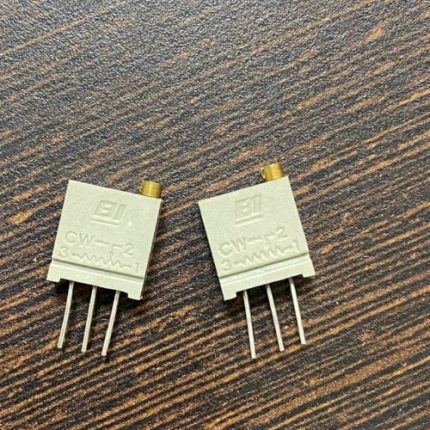

پتانسیومتر تریمر مولتی ترن چیست؟
همان طور که می دانید تریمر نامی است که برای آن دسته از قطعات الکترونیکی به کار می برند که مقدار آن ها را می توان با استفاده از پیچ گوشتی تغییر داد.
پتانسیومتر تریمر مولتی ترن نیز نوع خاصی از پتانسیومترها است که چندین دور مقاومت داخلی دارد. در واقع تریمر مولتی ترن یعنی مولتی ترنی که می توانیم مقدار آن را با کمک پیچ گوشتی تغییر دهیم. پتانسیومتر مولتی ترن نسبت به ولوم و پتانسیومتر های معمولی راحت تر و دقیق تر تنظیم می شوند. برای تغییر میزان مقاومت این نوع از پتانسیومترها باید ولوم آن ها را بپیچانیم.
هنگام خرید پتانسیومتر تریمر باید به مقدار آن توجه داشته باشید. معمولا عددی روی پتانسیومترها و پتانسیومتر مولتی ترن نوشته شده است که همان عدد نشان دهنده مقدار آن ها می باشد.
بیشتر بخوانید:
نحوه تست و عیب یابی پتانسیومتر
برای تست کردن پتانسیومترها باید ابتدا این قطعه را به شکلی که پیچ تنظیم کننده یا همان ولوم آن روبروی شما باشد رو به خودتان نگه دارید. بهتر است بعد از خرید پتانسیومتر تریمر و همچنین خرید مولتی ترن و انواع دیگر پتانسیومترها آن ها را تست کنید تا از سالم و بی نقص بودن این قطعات الکتریکی مطمئن شوید.
زمانی که پتانسیومتر را به شکلی که توضیح دادیم در دست گرفتید، برای اطلاع از مشخصات مولتی ترن یا سایر پتانسیومترها باید بدانید که مقدار مقاومت پایه وسط و پایه سمت چپ باید در این حالت با هم مساوی باشند. اما مقدار مقاومت پایه وسط و پایه سمت راست باید با هم متفاوت باشند. در این صورت اگر مقدار مقاومت پایه سمت راست و پایه سمت چپ را با هم اندازه بگیریم باید به اندازه مقدار مقاومت کل آن پتانسیومتر باشد.
اگر پتانسیومتر کاملا بی عیب و سالم باشد زمانی که پیچ تنظیم کننده را به سمت پایه سمت راست می چرخانیم و به این ترتیب پایه سمت راست را صفر می کنیم، باید کل مقدار مقاومت پتانسیومتر روی دو پایه دیگر باشد. زمانی هم که به همین ترتیب با چرخاندن پیچ تنظیم کننده یا همان ولوم پایه سمت چپ را صفر می کنیم باید کل مقاومت روی دو پایه دیگر باشد.
علاوه بر این می توانیم انواع مختلف پتانسیومترها را با استفاده از دستگاه مولتی متر نیز تست کنیم. برای تست کردن پتانسیومتر با استفاده از دستگاه مولتی متر آنالوگ ابتدا باید مولتی متر را در رنج مناسبی قرار دهیم. سپس مقدار مقاومت پایه وسط پتانسیومتر را نسبت به دو پایه دیگر می سنجیم. به یاد داشته باشید که باید مقدار اهم هردو پایه چپ و راست با هم، برابر مقدار مقاومت کل پتانسیومتر باشد.
برای تست کردن عملکرد پتانسیومتر در حال تغییر اهم می توانیم در حالی که پتانسیومتر را می چرخانیم مقدار مقاومت یکی از پایه های کناری را نسبت به پایه وسط بررسی کنیم. اگر تغییرات اهم در تمامی نقاط به صورت یکنواخت و بدون قطع شدن باشد یعنی پتانسیومتر سالم و بی نقص است و در صورت مشاهده تغییرات اهم به صورت غیر طبیعی متوجه ایراد در پتانسیومتر خواهیم شد.
عواملی که بر قیمت پتانسیومتر تریمر تاثیر می گذارند
همانطور که می دانید قیمت پتانسیومتر تریمر (trimmer potentiometer) بستگی به عوامل مختلفی دارد. به عنوان مثال، یک پتانسیومتر تریمر با دقت بالا، توان بیشتر و از برند معروف ممکن است قیمت بالاتری داشته باشد.
به طور کلی، قیمت پتانسیومتر تریمر ممکن است از چند دلار تا چند ده دلار یا حتی بیشتر باشد. برای دریافت دقیق ترین اطلاعات در مورد قیمت، بهتر است با فروشندگان محصولات الکترونیکی یا تولیدکنندگان مستقیماً تماس بگیرید و یا در فروشگاه های آنلاینی مثل رسام الکترونیک جستجو کنید.
عوامل موثر بر قیمت پتانسیومتر تریمر عبارتند از:
قیمت پتانسیومتر تریمر (trimmer potentiometer) ممکن است تحت تأثیر عوامل مختلفی قرار بگیرد. برخی از عوامل موثر بر قیمت پتانسیومتر تریمر عبارتند از:
- نوع: پتانسیومتر تریمر ممکن است به صورت متغیر (variable) یا چند ولتاژه (multi-turn) باشند که هر کدام قیمت های مختلفی دارند.
- دقت: لازم به ذکر است که دقت پتانسیومتر تریمر نیز بر قیمت آن تأثیر می گذارد. پتانسیومترهای با دقت بالاتر معمولاً قیمت بیشتری دارند.
- توان: پتانسیومترهای با توان بالا نسبت به پتانسیومترهای با توان کمتر قیمت بالاتری دارند.
- برند: برند تولید کننده نیز می تواند بر قیمت پتانسیومتر تریمر تأثیر بگذارد. برندهای معروف و با کیفیت معمولاً قیمت بالاتری دارند.
- تقاضا و عرضه: تقاضا و عرضه در بازار نیز می تواند قیمت پتانسیومتر تریمر را تحت تأثیر قرار دهد. در صورت کمبود مواد اولیه یا افزایش تقاضا، قیمت ممکن است افزایش یابد.
- وضعیت بازار: وضعیت بازار الکترونیک و تغییرات ارزش ارزها نیز می تواند بر قیمت پتانسیومتر تریمر تأثیر بگذارد.
به طور کلی، هر یک از این عوامل ممکن است در قیمت گذاری پتانسیومتر تریمر نقش داشته باشند و بسته به شرایط بازار و وضعیت فعلی، قیمت آن ممکن است متغیر باشد.
همچنین پیشنهاد می کنیم که مقاله مربوط به اتصال ال سی دی گرافیکی به میکرو را نیز مطالعه نمایید.
فروش پتانسیومتر تریمر
همان طور که توضیح دادیم پتانسیومتر (Potentiometer) نوعی از مقاومت های متغیر است که انواع مختلفی دارد. به یاد داشته باشید که هرچند عبارت های پتانسیومتر و مقاومت متغیر را گاهی برای توصیف یک قطعه به کار می برند اما اتصالات و عملکرد این دو قطعه باهم فرق دارد. یکی از انواع مختلف پتانسیومترها، پتانسیومتر تریمری است که در این نوشته کاربرد آن را به طور کامل بیان و بررسی کردیم. مقدار اهم این نوع از پتانسیومترها را می توانیم با استفاده از یک پیچ گوشتی تنظیم کنیم.
فروش پتانسیومتر تریمر در انواع مارک ها و مقدارهای مختلف انجام می شود و شما در هنگام خرید این قطعه الکتریکی باید به مقدار مورد نظر خود توجه داشته باشید و پتانسیومتری با همان مقدار اهم را انتخاب و خریداری کنید. در ضمن در هنگام خرید این قطعه به کیفیت محصولی که انتخاب می کنید نیز باید دقت بسیاری داشته باشید؛ زیرا قطعه ای که کیفیت بالایی داشته باشد، دقت و پایداری بیشتری نیز دارد.
