مبدل دی سی به دی سی یک نوع مبدل است که از آن برای تبدیل کردن جریان DC یک منبع از یک سطح ولتاژ به سطح ولتاژی دیگر استفاده می شود. ولتاژ خروجی از مبدل DC به DC می تواند از ولتاژ ورودی به آن بیشتر یا کمتر باشد. برای تبدیل کردن جریان متناوب به جریان مستقیم باید از مبدل های AC-DC یا یکسوساز‌ها استفاده کنیم. برای تبدیل کردن جریان مستقیم به جریان متناوب نیز باید از مبدل های DC-AC یا اینورترها استفاده کنیم.

خرید مبدل دی سی به دی سی اغلب برای استفاده از آن در منابع تغذیه سوئیچینگ و موتورهای DC انجام می شود. کاربرد مبدل های دی سی به دی سی به این گونه است که جریان رگولاته ‌نشده ‌ای از یک یکسوساز وارد مدار می ‌شود و توسط مبدل DC به DC به سطح ولتاژ دلخواه تغییر داده می شود. معمولا در مدارهای منبع تغذیه سوئیچینگ از انواع مبدل DC TO DC به همراه یک ترانسفورماتور ایزولاسیون استفاده می ‌شود.

مبدل دی سی به دی سی

انواع مبدل DC TO DC

مبدل های دی سی به دی سی در انواع گوناگونی تولید و در بازار عرضه شده اند. در هنگام خرید مبدل DC به DC باید به این نکته توجه داشته باشید که کدام نوع از این مبدل ها برای هدف و کاربرد مد نظر شما مناسب است. قابل ذکر است که انواع مبدل DC TO DC همگی بر پایه مدار مبدل باک و مبدل بوست می باشند. در واقع سایر مدارها ترکیبی از این دو مدار هستند. برخی از انواع مبدل های دی سی به دی سی عبارتند از :

  • مبدل باک (buck converter) یا مبدل دی سی به دی سی کاهنده : این نوع مبدل ولتاژ dc را کاهش می ‌دهد و نسبت تبدیل آن M(D)=D است.
  • مبدل بوست (Boost converter) یا مبدل دی سی به دی سی افزاینده : در این نوع از مبدل ها ولتاژ خروجی V تولید شده که اندازه آن بزرگتر از ولتاژ ورودی Vg است. نسبت تبدیل مبدل بوست ( M(D)=1/(1−D می باشد. در مبدل دی سی به دی سی افزاینده نسبت به مبدل کاهنده، جای سوئیچ و سلف آن عوض شده است.
  • مبدل باک- بوست (buck‐boost converter) یا مبدل دی سی به دی سی افزاینده – کاهنده : در این نوع از مبدل ها سوئیچ، به صورت متناوب سلف را بین ولتاژ ورودی و ولتاژ خروجی قرار می ‌دهد. نسبت تبدیل در مبدل های باک- بوست M(D)=−D/(1−D)  می باشد. با استفاده از این نوع مبدل ها می توانیم پلاریته ولتاژ را معکوس کرده و اندازه آن را کاهش یا افزایش دهیم.
  • مبدل کاک (یا چوک) (Cuk converter) : در این نوع از مبدل ها دو سلف وجود دارد که با ورودی و خروجی مدار سری هستند. با استفاده از این مبدل ها می توانیم پلاریته ولتاژ را تغییر داده و آن را کاهش یا افزایش دهیم. نسبت تبدیل در این نوع مبدل ها نیز M(D)=−D/(1−D)  است. شبکه کلید در مبدل های چوک، به صورت تناوبی خازن را در مسیر سلف ‌های خروجی و ورودی قرار می‌ دهد.
  • مبدل دی سی به دی سی سپیک ( تمام پل) (single‐ended primary inductance converter) یا SEPIC : در این نوع از مبدل ها نسبت تبدیل M(D)=D/(1−D)  است. مبدل سپیک توانایی تغییر پلاریته را ندارد اما می تواند ولتاژ را کاهش یا افزایش دهد.

مبدل های DC به DC

کاربرد مبدل dc به dc

امروزه بسیاری از تجهیزات الکترونیک صنعتی مثل قطعات الکترونیک نوری و قطعات الکترونیک ماینر به منابع ولتاژ DC که قابلیت تغییر را نیز داشته باشند نیاز دارند. به همین دلیل مبدل dc به dc از اهمیت زیادی برخوردار است. این مبدل ها با نام چاپر شناخته می شوند که با کمک این ابزارها می توان منبع تغذیه را تامین کرد و تغییر داد و نسبت به قبل بیشتر این ماشین آلات و تجهیزات را تحت کنترل در آورد؛ به عنوان مثال قطارها و متروی زیرزمینی، واگن های باری برقی و دستگاه هایی که با باتری کار می کنند با استفاده از مبدل dc به dc کنترل پذیرتر می شوند.

انواع منابع تغذیه ای DC-DC

آشنایی با قطعات الکترونیکی و کاربرد آنها در حوزه تشخیص قطعات الکترونیک اورجینال اهمیت زیادی دارد؛ از این رو باید بدانیم این قطعات چه مشخصاتی دارند و با انواع آن ها آشنا باشیم. یکی از این قطعات منابع تغذیه DC-DC در انواع مختلفی به شرح زیر وجود دارد.

  • مبدل باک
  • مبدل بوست
  • مبدل باک – بوست
  • مبدل کاک (چوک)
  • مبدل تمام پل (سپيك)

لازم به ذکر است که کارکرد همه منابع تغذیه DC-DC بر پایه مدار مبدل باک و مبدل بوست هستند؛ به عبارت دیگر انواع مدارها در نتیجه ترکیب این دو مدار به دست می آیند.

کانورتر dc به  dc

با کمک کانورتر dc به  dc می توان منبع جریان مستقیم (DC) را از یک ولتاژ به دیگری تبدیل کرد؛ در واقع این نوع کانورتر به عنوان یک مدار الکترونیکی یا و ابزار الکترومکانیکی است که به عنوان نوعی مبدل برقی شناخته می شود. این قطعه را می توان نیز در قطعات الکترونیکی یخچال مشاهده کرد که در آن سطح انرژی از خیلی کم تا بسیار زیاد تغییر می کند.

نحوه کار کانورتر dc به  dc به این صورت است که جریان توسط مبدل اصلی DC-DC گرفته می شود و از طریق عنصر سوئیچینگ مثل انواع خازن یا سلف عبور می دهد. با این کار سیگنال به یک موج مربع تبدیل خواهد شد که در واقع همان AC یا جریان غیر مستقیم است. در مرحله بعد موج از یک فیلتر دیگر عبور کرده و باعث تبدیل آن به سیگنال DC می شود؛ خرید فیلتر الکترونیکی با کیفیت در این مرحله بسیار مهم است که باید از مراکز معتبر انجام شود.

برای اینکه کانورتر dc به  dc بتواند مسیر DC بین ورودی و خروجی آن را از بین ببرد از ترانسفورماتور استفاده می کند و در مقابل مسیر DC در بین ورودی و خروجی کانورتر DC/DC غیر منزوی به وجود می آید.

کاربرد کانورتر

معمولا کانورترها برای تبدیل یک سطح ولتاژ به سطح ولتاژ بالاتر یا پایین تر به کار می روند و زمانی مورد استفاده قرار می گیرند که بخواهید در سیستم از ولتاژهای مختلف بهره ببرید. این کانورترها در سیستم ها و قطعات مخابراتی و سیستم های خورشیدی کاربرد دارند. عملکرد کانورتر (DC به DC) که در آزمایشگاه ها استفاده می شود به صورت افزاینده و کاهنده از یک سطح به سطح دیگر و از ثابت به متغیر انجام می شود.

همه چیز در مورد مبدل های DC به DC

خرید مبدل دی سی به دی سی معمولا برای استفاده از آن در درایو موتورهای DC، کامپیوترهای شخصی، سیستم‌ های قدرت، تجهیزات اداری مثل پرینتر و اسکنر، تجهیزات مخابراتی، سیستم الکتریکی فضاپیماها، انرژی ‌های تجدیدپذیر و … انجام می شود. مبدل های DC به DC جریان ورودی را که یک ولتاژ تنظیم ‌نشده dc  (Vg) است به ولتاژ خروجی با اندازه و پلاریته دلخواه تبدیل می کند.

مبدل دی سی به دی سی ایزوله

مبدل دی سی به دی سی ایزوله

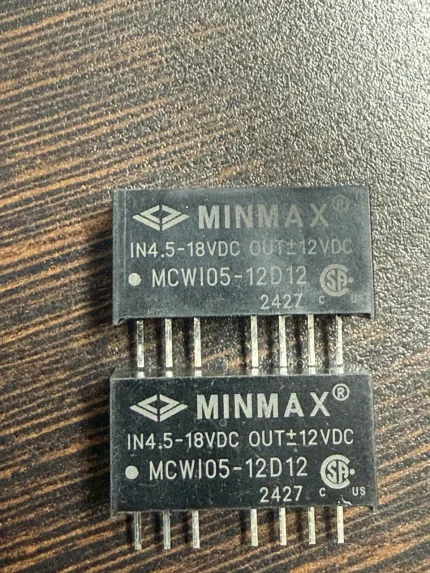

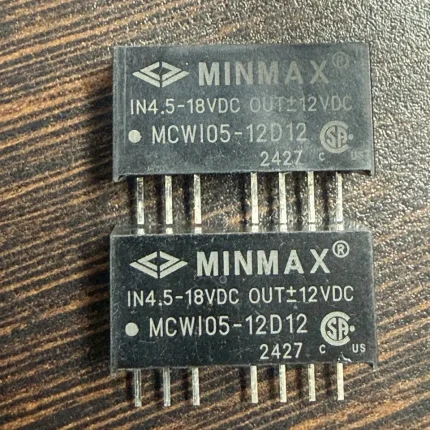

مبدل دی سی به دی سی ایزوله (Isolated DC to DC Converter) در صنایع الکترونیک کاربردهای بسیار زیادی دارد. استفاده در ساخت انواع plc و کارت های داده بردار، منابع تغذیه بردهای الکترونیکی و … برخی از موارد مصرف این نوع مبدل ها است. وظیفه مبدل دی سی به دی سی ایزوله کاهش تاثیر نویز و حفاظت قسمت های یک مدار است. از این نوع مبدل ها  اغلب به علت داشتن تنوع در رنج ولتاژ خروجی مثبت و منفی به عنوان منابع تغذیه سایر قسمت های مدار استفاده می کنند.

انواع مختلف این مبدل ها شامل رگوله شده، رگوله نشده و نیمه رگوله می باشند که بر اساس دقت رگوله سازی ولتاژ خروجی تقسیم بندی شده اند. از مبدل ولتاژ dc to dc  ایزوله رگوله نشده یا حلقه باز در سیستم هایی که به ولتاژ خروجی دقیق نیاز ندارند استفاده می شود.

خرید مبدل دی سی به دی سی

همان طور که توضیح دادیم انواع مختلفی از این مبدل ها در بازار موجود می باشد. به همین دلیل در هنگام خرید مبدل DC به DC باید توجه داشته باشید که کدام نوع را برای مدار مورد نظر خود نیاز دارید. قیمت مبدل DC به DC تحت تأثیر عوامل مختلفی است. برخی از عواملی که روی قیمت مبدل دی سی به دی سی تاثیرگذار هستند شامل نوع، برند، کشور تولید کننده و … می باشد.

امروزه استفاده از مبدل های DC به DC در صنایع مختلف بسیار زیاد شده است. زیرا بسیاری از ابزارهای الکترونیک صنعتی به منابع ولتاژ DC نیاز دارند و در عین حال نیز باید شرایطی فراهم شود که امکان تغییر ولتاژ نیز وجود داشته باشد. خرید مبدل DC به DC این امکان را ایجاد می کند.

منابع تغذیه DC-DC را چاپر (Chopper) نیز می نامند. از چاپرها برای افزایش و یا کاهش پله ای ولتاژ DC استفاده می شود. برای پیاده سازی کلید چاپر می توانید از BJT , MOSFET , GTO و یا تریستور با کموتاسیون اجباری استفاده کنید. قیمت مبدل دی سی به دی سی به ولتاژ آن هم بستگی دارد. معمولا این نوع مبدل ها در ولتاژهای 12، 24 ، 48، 110 ، ولت DC در بازار عرضه می شوند.

در واقع می توانیم این طور توضیح دهیم که مبدل DC به DC سوییچ‌ پرسرعتی است که اتصال بین بار و منبع را به طور دائم قطع و وصل می‌ کند. با  استفاده از این نوع مبدل ها می توانیم ولتاژ DC متغیر و  بریده بریده در خروجی ایجاد کنیم. برای ساختن چاپرهایی که می خواهیم از آن ها در یک مدار توان پایین استفاده کنیم باید از قطعاتی مانند GTO, IGBT, Power BJT, Power MOSFET  و … استفاده کنیم. اما برای ساختن چاپرهایی که می خواهیم از آن ها در یک مدار توان بالا استفاده کنیم باید از قطعاتی مانند تریستور ها یا scr ها استفاده کنیم.

مبدل دی سی به دی سی

جمع بندی مبدل دی سی به دی سی

با توجه به این توضیحات متوجه شدیم که مبدل DC به DC می تواند مقدار ولتاژ جریان مستقیم (DC) را تغییر دهد. این مبدل برای تغییر ولتاژ، جریان ورودی را می گیرد و آن را از طریق “عنصر سوئیچینگ” عبور می دهد. در بسیاری از پروژه‌ های صنعتی بزرگ از انواع مختلف این مبدل ها استفاده می کنند. مبدل دی سی به دی سی کاهنده و مبدل دی سی به دی سی افزاینده دو نوع اصلی این مبدل ها می باشند.

از انواع مختلف این مبدل ها معمولا زمانی استفاده می کنیم که در یک سیستم نیاز به ولتاژهای مختلف داشته باشیم زیرا این مبدل ها می توانند ولتاژ ورودی را به سطح بالاتر یا پایین تری از ولتاژ تبدیل کنند. همچنین توجه داشته باشید که قیمت مبدل DC به DC با توجه به نوع، ولتاژ، برند و … متفاوت است.
