آگاهی از چگونگی تست اپتوکوپلر برای اطمینان از عملکرد صحیح مدارهای الکترونیکی بسیار مهم است. اپتوکوپلر قطعهای است که ارتباط نوری ایزوله بین دو مدار را ایجاد میکند؛ تست اپتوکوپلر به معنی بررسی کارکرد دیود فرستنده و ترانزیستور گیرنده داخلی آن است. در ادامه این مقاله، مراحل دقیق تست اپتوکوپلر را روی برد و خارج از برد، همراه با نکات کلیدی برای عیبیابی عملی و بدون ابهام شرح خواهیم داد.
اپتوکوپلر چیست و چگونه کار میکند؟

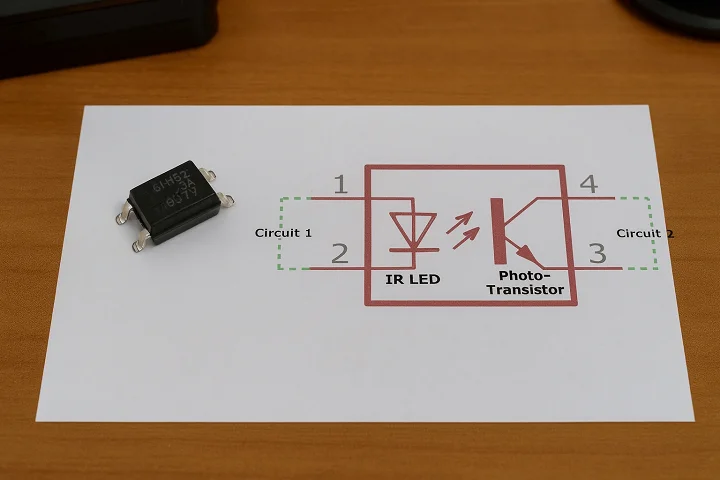

اپتوکوپلر، که به آن ایزولاتور نوری هم میگویند، از یک فرستنده نوری (معمولاً یک دیود نوری یا LED) و یک گیرنده نوری (مثل فوتوترانزیستور، فوتودیود یا فوتوتایریستور) تشکیل شده است. این دو بخش بدون هیچ اتصال الکتریکی مستقیم، درون یک محفظه عایق قرار گرفتهاند تا ارتباطی ایمن و ایزوله ایجاد کنند. هدف اصلی این طراحی، انتقال سیگنالهای الکتریکی بین دو مدار کاملاً جدا از هم است.
برای درک چگونگی عملکرد این قطعه، کافی است بدانیم که وقتی جریان الکتریکی به دیود فرستنده وارد میشود، نوری نامرئی تولید میکند که این نور توسط گیرنده نوری شناسایی میشود. با فعال شدن گیرنده، مدار خروجی نیز فعال شده و سیگنال منتقل میشود. این روش کار، جداسازی الکتریکی کامل را تضمین میکند و از آسیب دیدن قطعات حساس در برابر نوسانات ولتاژ، نویز الکتریکی یا اختلاف پتانسیل زمین محافظت میکند.
بیشتر بخوانید : نحوه تست رگولاتور
روشهای تست اپتوکوپلر روی برد
وقتی یک اپتوکوپلر در مدار روی برد قرار دارد، تست اپتوکوپلر روی برد میتواند به شما کمک کند تا بدون نیاز به دمونتاژ، از سلامت آن مطمئن شوید. این روش بهخصوص زمانی که با مشکلات مدار مواجه هستید، بسیار کاربردی است و سرعت عیبیابی را بالا میبرد. با انجام تست صحیح، امکان تشخیص دقیق خرابی قطعه یا سایر ایرادات مدار فراهم میشود.
پیش از شروع هر نوع تست اپتوکوپلر، حتماً از قطع بودن جریان برق مدار اطمینان پیدا کنید. این کار هم به ایمنی شما کمک میکند و هم از آسیب دیدن سایر قطعات جلوگیری میکند. استفاده از ابزار مناسب تست اپتوکوپلر، مثل مولتیمتر با کیفیت، برای اندازهگیریهای دقیق ضروری است.
گام 1: اتصال اپتوکوپلر به مدار
اولین قدم برای تست اپتوکوپلر روی برد این است که پایههای ورودی (دیود LED) و خروجی (ترانزیستور) اپتوکوپلر را در مدار شناسایی کنید. معمولاً در دیتاشیت قطعه، شماره و کارکرد هر پایه مشخص شده است. قبل از اندازهگیری، مطمئن شوید که مسیرهای مدار به درستی به پایههای اپتوکوپلر متصل هستند.
گام 2: اندازهگیری ولتاژها
حالا با استفاده از یک مولتیمتر، ولتاژهای مهم را اندازهگیری کنید. برای ورودی، ولتاژ دو سر دیود فرستنده (پایههای آند و کاتد) را در حالتی که جریان اعمال شده، بررسی کنید. در بخش خروجی، ولتاژ دو سر فوتوترانزیستور (کلکتور-امیتر یا درین-سورس) را در هر دو حالتِ فعال و غیرفعال بودن ورودی، اندازه بگیرید.
گام 3: تحلیل نتایج
پس از اندازهگیریها، نتایج را با مقادیر مورد انتظار در دیتاشیت یا ولتاژهای عملکردی مدار مقایسه کنید. اگر با اعمال ولتاژ به دیود ورودی، تغییری در ولتاژ خروجی مشاهده نشد یا ولتاژها خارج از محدوده طبیعی بودند، احتمال خرابی اپتوکوپلر بالاست. در چنین مواردی، تعویض قطعه تست اپتوکوپلر را تأیید میکند.
اگر در خروجی اپتوکوپلر نوسان غیرعادی دیدید، بهتر است در کنار تست آن، تست خازن با مولتیمتر را هم انجام دهید تا ایراد از خازنهای فیلتر نباشد.
تست اپتوکوپلر خارج از مدار
برای اطمینان کامل از سلامت یک اپتوکوپلر و تشخیص دقیق خرابیهای احتمالی، معمولاً آن را از مدار اصلی جدا کرده و بهصورت مستقل تست میکنند. این روش، فرصتی دقیقتر برای بررسی هر دو بخش دیود فرستنده و فوتوترانزیستور گیرنده را فراهم میکند، بدون اینکه تأثیر سایر قطعات مدار بر نتایج اندازهگیری دخالت داشته باشد. با انجام تست اپتوکوپلر خارج از مدار، میتوانید با اطمینان بیشتری درباره نیاز به تعویض قطعه تصمیم بگیرید.
بهکارگیری این شیوه بهخصوص برای عیبیابی مدارهایی که علائم غیرطبیعی دارند، بسیار مفید است و درک عمیقتری از وضعیت عملکردی قطعه به دست میدهد. برای انجام صحیح این تستها، رعایت نکاتی که در ادامه میآیند، اهمیت زیادی دارد.
گام 1: آمادهسازی تجهیزات

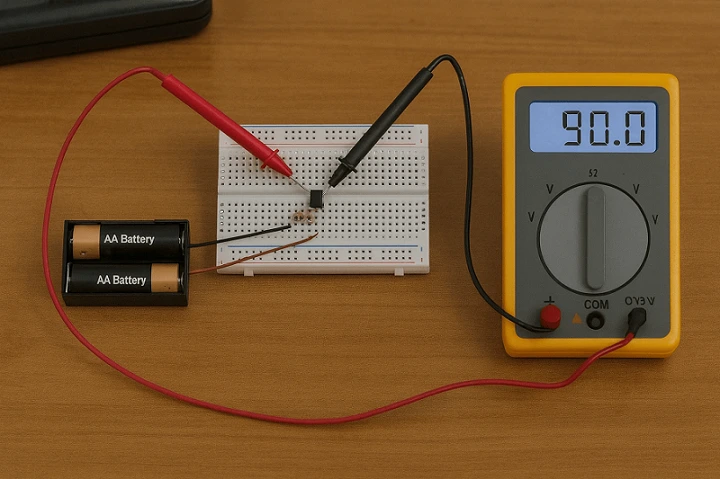

قبل از اینکه هر اندازهگیری را شروع کنید، ابزارهای ضروری برای نحوه تست اپتوکوپلر را آماده کنید. به یک مولتیمتر دیجیتال یا آنالوگ نیاز دارید که قابلیت اندازهگیری دیود و مقاومت را داشته باشد. همچنین، برای اعمال ولتاژ به دیود ورودی، یک منبع تغذیه DC با ولتاژ پایین (معمولاً تا ۵ ولت) و یک مقاومت محدودکننده جریان ضروری است تا از آسیب دیدن LED داخلی اپتوکوپلر جلوگیری شود.
گام 2: اندازهگیری با مولتیمتر
با آمادهسازی مولتیمتر، میتوانید تستهای لازم را روی بخش ورودی و خروجی اپتوکوپلر انجام دهید:
ابتدا، مولتیمتر را در حالت تست دیود قرار دهید و دیود ورودی اپتوکوپلر را بررسی کنید؛ در یک جهت باید ولتاژ شکست دیود (حدود ۱ تا ۱.۵ ولت) را نشان دهد و در جهت معکوس، مدار باز باشد.
سپس، برای تست ترانزیستور خروجی، مولتیمتر را در حالت اهممتر (مقاومت) تنظیم کنید و مقاومت بین پایههای کلکتور و امیتر (یا درین و سورس) را در هر دو حالت اعمال ولتاژ به دیود ورودی و عدم اعمال آن، اندازهگیری کنید.
گام 3: نتیجهگیری و تحلیل
با اتمام مراحل اندازهگیری در گامهای پیشین، اکنون زمان آن است که دادهها را تحلیل و به نتیجهگیری نهایی برسید. اگر دیود ورودی عملکرد صحیحی از خود نشان نداد یا ترانزیستور خروجی با اعمال نور (از طریق دیود داخلی) تغییری در مقاومت خود نداشت، احتمال خرابی اپتوکوپلر بسیار بالا است. این نتایج نشان میدهند که اپتوکوپلر قادر به ایزولهسازی و انتقال سیگنال نوری نیست و برای حفظ عملکرد صحیح مدار، باید تعویض شود.
اگر خروجی اپتوکوپلر با بخش قدرت هماهنگ عمل نکند، بررسی مسیر کنترل و انجام نحوه تست ترایاک میتواند مشخص کند که مشکل از قطعه سوئیچینگ است یا از خود اپتوکوپلر.
مشکلات رایج هنگام تست اپتوکوپلر و راهحلها
حتی با رعایت دقیق مراحل تست اپتوکوپلر روی برد یا خارج از آن، گاهی اوقات نتایج نامفهوم یا غیرمنتظرهای به دست میآید که تشخیص مشکل را پیچیده میکند. این پیچیدگی میتواند ناشی از عوامل مختلفی باشد
| مشکل رایج | علت اصلی | راهحل قطعی و قابل اعتماد |
|---|---|---|
| ولتاژ خروجی اپتوکوپلر پایدار نیست | نویز روی منبع تغذیه یا اتصالات سست | تثبیت منبع تغذیه، بررسی اتصالات، استفاده از خازن بایپس |
| LED داخلی جریان نمیگیرد یا روشن نمیشود | مقاومت سری اشتباه، LED سوخته، جهت اتصال غلط | اندازهگیری مقاومت، بررسی پلاریته، تست با منبع تغذیه کمجریان |
| خروجی ترانزیستور در حالت اشباع نمیرود | جریان LED ناکافی، ترانزیستور ضعیف یا نیمسوز | افزایش جریان LED در محدوده مجاز، تست با اپتوکوپلر سالم |
| پاسخ خروجی خیلی کند است | مدل نامناسب اپتوکوپلر، بار خروجی سنگین | بررسی دیتاشیت، کاهش بار خروجی، تعویض مدل با سرعت مناسب |
| نتایج روی برد با خارج از برد فرق دارد | وجود مسیرهای موازی، مقاومتهای Pull-up/Pull-down مدار | ایزولهکردن مسیر خروجی، تست نقطهبهنقطه روی برد |
| مولتیمتر رفتار غیرعادی نشان میدهد | محدودیت مولتیمتر در تست قطعات نوری/ترانزیستوری | استفاده از منبع تغذیه و بار واقعی بهجای تست صرف با مولتیمتر |
| خروجی همیشه High یا همیشه Low میماند | کوتاهی، قطعی، یا سوختگی کامل اپتوکوپلر | تست خارج برد، مقایسه با قطعه سالم، تعویض قطعه |
جمع بندی
برای اطمینان از عملکرد صحیح و عیبیابی دقیق اپتوکوپلر، با شناسایی پایهها و استفاده از مولتیمتر، میتوانید مراحل تست اپتوکوپلر را هم روی برد و هم خارج از مدار با اندازهگیری ولتاژ و مقاومت انجام دهید تا هرگونه نقص در دیود ورودی یا ترانزیستور خروجی تشخیص داده شود. برای راهنماییهای تکمیلی و عملی، به سایر مقالات در سایت شرکت ریز موج الکترونیک رسام سر بزنید.
سوالات متداول
نشانههای رایج خرابی اپتوکوپلر چیست؟
معمولاً عدم تغییر ولتاژ یا مقاومت خروجی با اعمال ولتاژ به ورودی، نشاندهنده خرابی اپتوکوپلر است. همچنین، اگر دیود ورودی دچار مشکل شود یا فوتوترانزیستور نتواند نور را به سیگنال الکتریکی تبدیل کند، عملکرد قطعه مختل میشود و نیازمند تعویض است.
تفاوت اصلی تست اپتوکوپلر روی برد و خارج از برد در چیست؟
تست روی برد به شما امکان میدهد قطعه را بدون دمونتاژ اولیه بررسی کنید، اما ممکن است تحت تأثیر سایر قطعات مدار باشد. در مقابل، تست خارج از برد دقت بالاتری دارد و هر دو بخش ورودی و خروجی را بهطور مستقل ارزیابی میکند، که برای تشخیص قطعی خرابی حیاتی است.
اگر بعد از تعویض اپتوکوپلر مشکل مدار حل نشد، قدم بعدی چیست؟
در این صورت، باید سایر اجزای مدار را بررسی کنید، چرا که مشکل ممکن است از قطعات دیگر مانند منبع تغذیه، بار یا حتی اتصالات نامناسب باشد. بررسی جامع و سیستمی کل مدار به شما کمک میکند تا علت اصلی عدم عملکرد صحیح را شناسایی و برطرف کنید.
چطور میتوانم دیتاشیت (Datasheet) اپتوکوپلر مورد نظرم را پیدا کنم؟
برای یافتن دیتاشیت، معمولاً با جستجوی شماره مدل اپتوکوپلر در اینترنت (همراه با عبارت “datasheet”) میتوانید به اطلاعات فنی دسترسی پیدا کنید. این اطلاعات شامل پایهها، ولتاژهای کاری و مشخصات الکتریکی قطعه هستند که برای تست اپتوکوپلر ضروری است.
آیا همیشه برای تست اپتوکوپلر به منبع تغذیه جداگانه نیاز داریم؟
بله، برای تست اپتوکوپلر خارج از مدار و فعالسازی دیود ورودی آن، اغلب به یک منبع تغذیه DC با ولتاژ پایین (مثلاً ۵ ولت) و یک مقاومت محدودکننده جریان نیاز دارید تا از آسیب رسیدن به LED داخلی جلوگیری شود. این منبع برای تأمین جریان ورودی لازم است.
