تست سلف، برای اطمینان از کارکرد صحیح این قطعه مهم در مدارهای الکترونیکی، گامی اساسی به شمار میرود. تشخیص سلامت سلف و درک عملکرد صحیح آن برای پایداری مدارهای الکترونیکی حیاتی است؛ بنابراین، شناخت نحوه تست سلف با مولتی متر اهمیت ویژهای دارد. در ادامه، به بررسی جامع روشهای مختلف تست سلف الکترونیک و راهنمایی برای تشخیص دقیق ایرادات سلفها خواهیم پرداخت.
سلف چیست و چه نقشی در مدارهای الکترونیکی دارد؟
سلف یا سیمپیچ، قطعهای الکترونیکی است که انرژی را در میدان مغناطیسی ذخیره میکند. معمولاً از یک سیم پیچیدهشده دور یک هسته مغناطیسی ساخته میشود.
عملکرد سلف
-
وقتی جریان از سلف عبور میکند، یک میدان مغناطیسی اطراف سیمپیچ ایجاد میشود.
-
تغییر جریان باعث تغییر میدان مغناطیسی میشود و سلف جریان القایی تولید میکند تا با تغییر اولیه مقابله کند.
-
این ویژگی باعث میشود سلف نوسانات جریان را کنترل و تثبیت کند.
آموزش نحوه تست سلف با مولتیمتر
پس از آشنایی با سلف، اکنون نوبت به بررسی عملی نحوه تست سلامت این قطعه میرسد. تست سلف الکترونیک با استفاده از مولتیمتر، یکی از روشهای رایج و در دسترس برای تشخیص کارکرد صحیح آن است. این روش، که کمتر از ۵ دقیقه زمان میبرد، به کاربر امکان میدهد با تنظیم مولتیمتر روی حالت دیود-بازر و اتصال پرابها، وضعیت سلف را ارزیابی کند.
برای اطمینان بیشتر، بهخصوص در پروژههای حساس یا برای تشخیص دقیقتر ایرادات پیچیده، توصیه میشود از دستگاههای تخصصیتر مانند LCR متر استفاده کنید که دقت بالاتری در اندازهگیری پارامترهای سلف مانند اندوکتانس و مقاومت داخلی ارائه میدهند.
چکلیست تست سلف با مولتیمتر
☐ مولتیمتر را روی حالت دیود-بازر تنظیم کنید.
☐ پرابها را به دو سر سلف متصل کنید.
☐ در صورت شنیدن صدای بوق یکسره، سلف سالم است؛ در غیر این صورت، سلف را تعویض کنید.
گام ۱: تنظیم مولتیمتر برای تست سلف

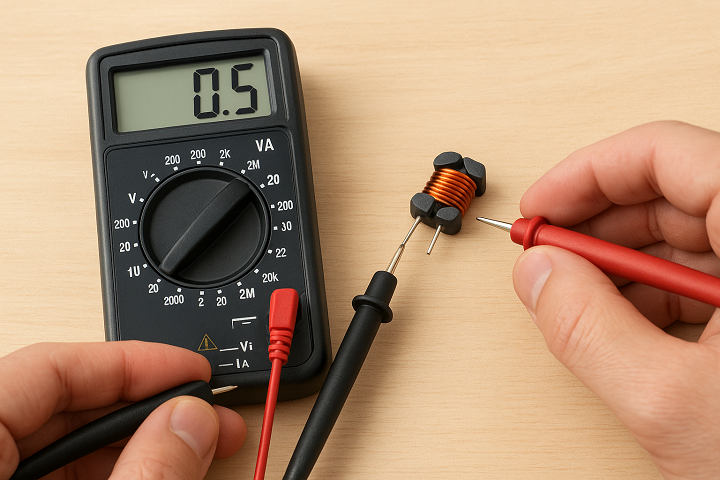

اولین گام در نحوه تست سلف با مولتی متر، آمادهسازی دستگاه است. برای این کار، مولتیمتر دیجیتال خود را روشن کرده و سلکتور آن را روی حالت دیود-بازر (Continuity/Diode Test) قرار دهید.
این حالت معمولاً با نماد دیود و یک بوق کوچک مشخص میشود و به دستگاه امکان میدهد تا اتصال کوتاه و باز را تشخیص دهد.
گام ۲: اتصال پرابها به سلف
پس از تنظیم مولتیمتر، پرابهای مثبت (قرمز) و منفی (مشکی) را به دو سر (پایههای) سلف متصل کنید. در سلفهای غیرپلاریزه، ترتیب اتصال پرابها اهمیتی ندارد.
این اتصال میتواند مستقیماً به سلف جدا شده یا حتی در برخی موارد، بدون نیاز به جدا کردن سلف از برد مدار صورت گیرد، که سرعت عیبیابی را افزایش میدهد.
گام ۳: تفسیر نتایج تست
مرحله نهایی، تفسیر خروجی مولتیمتر است. اگر سلف سالم باشد، مولتیمتر باید صدای بوق یکسره تولید کند که نشاندهنده مسیر رسانایی در سیمپیچ داخلی سلف است. در مقابل، اگر هیچ صدایی از مولتیمتر شنیده نشود، این به معنای وجود قطعی در سیمپیچ سلف و احتمالاً معیوب بودن آن است که در این صورت، سلف نیاز به تعویض دارد.
درک این نتایج برای تشخیص سلامت سلف و تصمیمگیری درباره تعمیر یا خرید سلف جدید حیاتی است.
رفع مشکلات رایج در تست سلف الکترونیکی
حتی با رعایت دقیق نحوه تست سلف با مولتی متر، ممکن است در حین ارزیابی سلامت سلف با چالشهایی روبرو شویم که نیازمند عیبیابی دقیقتر است.در این بخش، به رایجترین این مشکلات و راهکارهای عملی برای رفع آنها میپردازیم تا از تفسیر صحیح و تشخیص دقیق اطمینان حاصل کنیم.
مشکل ۱: عدم صدای بوق در تست سلف
-
علت ممکن: قطعی داخلی سیمپیچ، تنظیمات نادرست مولتیمتر، یا اتصال نامناسب پرابها.
-
راه حل:
-
اطمینان حاصل کنید مولتیمتر روی حالت صحیح است.
-
پرابها را محکم به پایههای سلف وصل کنید.
-
در صورت ادامه مشکل، سلف را از مدار خارج کرده و در حالت تست مقاومت یا دیود بررسی کنید.
-
-
نکته: عدم صدای بوق همیشه به معنی خرابی سلف نیست، اما در تست جدا شده از مدار، عدم تغییر مقاومت نشانه خرابی است.
مشکل ۲: صدای بوق مداوم
-
علت ممکن: اتصال کوتاه داخلی در سیمپیچ یا تنظیمات اشتباه مولتیمتر.
-
راه حل:
-
بررسی تنظیمات مولتیمتر و حالت مناسب برای سلف.
-
بازرسی ظاهری برای هر گونه آسیب یا تغییر رنگ.
-
-
نکته: صدای بوق یکسره معمولاً نشانه از دست رفتن خاصیت القایی سلف است و باید تعویض شود.
مشکل ۳: تفسیر نادرست نتایج تست
-
علت: عدم آشنایی با ویژگیهای سلف، مقاومت بسیار کم آن، یا استفاده نادرست از مولتیمتر آنالوگ.
-
راه حل:
-
مولتیمتر را روی حالت مناسب برای مقاومتهای پایین تنظیم کنید.
-
برای دقت بالاتر، به ویژه در پروژههای حساس، از LCR متر استفاده کنید.
-
-
مثال عملی: سلفی با مقاومت حدود ۰.۵ اهم و اندوکتانس ۱ میلیهنری؛ تغییر کوچک عقربه مولتیمتر نشاندهنده سلامت سلف بود، اما نیاز به دقت بالایی در خوانش داشت.
تفاوت سلف و خازن در مدارهای الکتریکی
در دنیای الکترونیک، دو قطعه بنیادین سلف و خازن، هرچند هر دو انرژی را ذخیره میکنند، اما در شیوه عملکرد و کاربرد تفاوتهای اساسی دارند. در حالی که پیشتر به ذخیره انرژی مغناطیسی توسط سلف اشاره شد، تفاوت سلف و خازن در نوع ذخیرهسازی انرژی و واکنش آنها به سیگنالهای مختلف، برای مهندسان الکترونیک و در فرآیند تست سلف الکترونیک بسیار مهم است.
تفاوتهای کلیدی بین سلف و خازن
- نوع ذخیره انرژی: سلفها انرژی را در میدان مغناطیسی ذخیره میکنند؛ خازنها انرژی را در میدان الکتریکی ذخیره میکنند.
- واکنش به تغییرات: سلفها در برابر تغییرات ناگهانی جریان مقاومت نشان میدهند؛ خازنها در برابر تغییرات ناگهانی ولتاژ مقاومت نشان میدهند.
- رفتار در برابر سیگنالها: سلفها سیگنالهای DC را عبور داده و AC را تضعیف میکنند؛ خازنها سیگنالهای AC را عبور داده و DC را مسدود میکنند.
- کاربرد متداول: سلفها در فیلترهای پایینگذر و مدارهای تنظیم جریان استفاده میشوند؛ خازنها در فیلترهای بالابالاگذر، ذخیره انرژی و کوپلینگ سیگنال کاربرد دارند.
درک این تفاوتها برای عیبیابی و حتی تست خازن با مولتی متر یا نحوه تست سلف با مولتی متر اهمیت زیادی دارد.
جمع بندی
برای تشخیص سلامت سلفهای الکترونیکی و اطمینان از عملکرد صحیح آنها، تست سلف با مولتیمتر راهکاری عملی و در دسترس است. کافی است مولتیمتر را در حالت دیود-بازر تنظیم کرده و پرابها را به سلف متصل کنید؛ شنیدن بوق یکسره نشاندهنده سلامت قطعه است، در غیر این صورت سلف معیوب است و باید تعویض شود. جهت انتخاب سلف مناسب و رفع مشکلات رایج در تست، مطالعه دقیق این راهنما توصیه میشود تا از پایداری مدارهای الکترونیکی خود اطمینان یابید.برای خرید انواع قطعات الکترونیک می توانید به سایت شرکت ریز موج الکترونیک رسام مراجعه کنید.
سوالات متداول
چرا تست سلامت سلف اهمیت دارد؟
تست سلامت سلف برای تضمین پایداری و عملکرد صحیح مدارهای الکترونیکی حیاتی است. سلف معیوب میتواند باعث اختلال در فیلتر کردن نویز، تنظیم جریان و ذخیره انرژی شود که در نهایت به خرابی کلی دستگاه منجر میشود؛ بنابراین، تست سلف الکترونیک منظم از مشکلات جدی جلوگیری میکند.
چه زمانی باید از LCR متر به جای مولتیمتر برای تست سلف استفاده کنیم؟
در حالی که مولتیمتر برای تست اولیه پیوستگی سلف کافی است، برای پروژههای حساس، اندازهگیری دقیق اندوکتانس، مقاومت سری معادل (ESR) و ضریب کیفیت (Q-factor) باید از LCR متر استفاده کنید. این ابزارها دقت بالاتری را برای تشخیص ایرادات پنهان در سلفها، بهویژه در تست سلف مقاومتی، ارائه میدهند.
آیا میتوان سلف را در مدار و بدون جدا کردن تست کرد؟
بله، میتوانید با تنظیم مولتیمتر روی حالت دیود-بازر، یک تست اولیه پیوستگی را بدون جدا کردن سلف از برد انجام دهید. با این حال، برای اطمینان بیشتر و جلوگیری از تداخل سایر قطعات مدار، توصیه میشود سلف را از مدار خارج کرده و سپس با نحوه تست سلف با مولتی متر یا LCR متر تست کنید تا نتایج دقیقتری به دست آورید.
به جز نتایج مولتیمتر، چه نشانههایی از خرابی سلف وجود دارد؟
علاوه بر نتایج حاصل از مولتیمتر، نشانههای ظاهری مانند تغییر رنگ، سوختگی، تورم یا ترک خوردگی در بدنه سلف میتواند دلیلی بر خرابی آن باشد. بوی سوختگی نیز از دیگر علائم جدی است که نشاندهنده گرمای بیش از حد و آسیب داخلی است.
