دستگاههای الکترونیکی موسوم به اسیلوسکوپ برای نمایش متغیرهای الکتریکی روی صفحه نمایش LCD استفاده میشوند. سیگنالهای مدار معمولاً روی یک محور مختصات رسم میشوند؛ محور X زمان و محور Y دامنه سیگنال بر حسب ولت را نشان میدهد. این نمایش امکان بررسی دقیق رفتار مدار، تحلیل سیگنالهای آنالوگ و دیجیتال و مطالعه تغییرات ولتاژ در طول زمان را فراهم میکند و برای مهندسین و تکنسینهای الکترونیک ابزاری ضروری است.
جهت اطلاعات تکمیلی درباره اسیلوسکوپ به مقاله اسیلوسکوپ چیست مراجعه کنید .

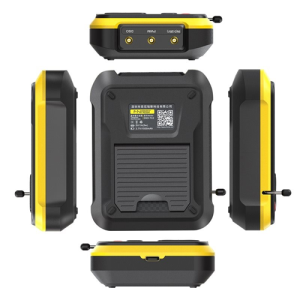

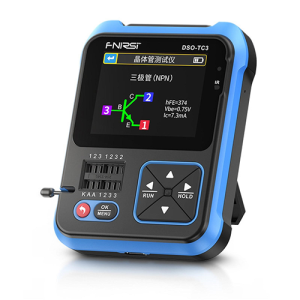

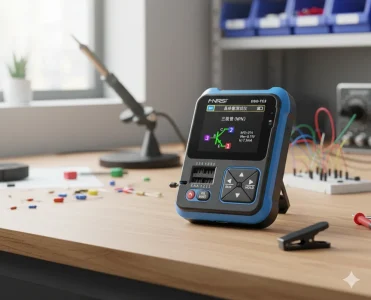

نمونه اسیلوسکوپ های موجود در سایت رسام

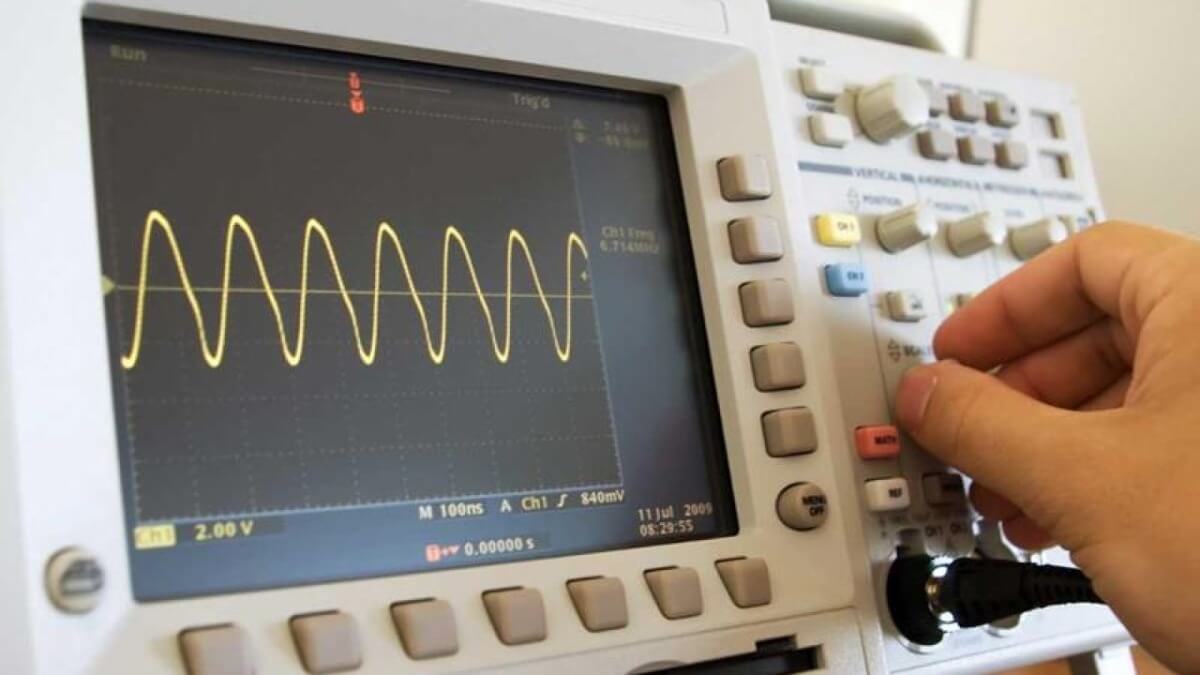

بهترین برند های اسیلوسکوپ
در ادامه مقاله بهترین برندهای اسیلوسکوپ را معرفی خواهیم کرد. برند های زیر بهترین اسیلوسکوپ را تشکیل می دهند و ما هر کدام را جداگانه بررسی می کنیم:
اسیلوسکوپ برند FNIRSI
برند FNIRSI یکی از تولیدکنندگان معتبر ابزارهای اندازهگیری الکترونیکی است که در زمینه تولید اسیلوسکوپهای دستی و چندکاره با کیفیت بالا فعالیت میکند. این برند با بیش از ۱۰ سال تجربه در طراحی و تولید تجهیزات اندازهگیری هوشمند، بهویژه اسیلوسکوپهای دستی و مولتیمترها، توانسته است جایگاه برجستهای در صنعت ابزارهای اندازهگیری بهدست آورد.
ویژگی های فنی برند FNIRSI :
| ویژگی | توضیحات فنی |
|---|---|
| پهنای باند اسیلوسکوپها | از ۲۰MHz تا ۱۰۰MHz (بسته به مدل) |
| سرعت نمونهبرداری | از ۲۰۰MS/s تا ۱GS/s (نمونه در ثانیه) |
| صفحهنمایش | نمایشگرهای LCD و لمسی ۴.۳ تا ۷ اینچ با رزولوشن بالا |
| تعداد کانالها | تک کاناله و دو کاناله |
| باتری داخلی | باتری لیتیوم یونی با ظرفیت بالا برای استفاده پرتابل |
| حافظه ذخیرهسازی | امکان ذخیره شکل موج روی حافظه داخلی یا کارت SD |
| پورتهای ورودی/خروجی | USB، Type-C، کانکتور BNC و خروجی سیگنال |
| تجهیزات چندکاره | ترکیب اسیلوسکوپ، مولتیمتر، ژنراتور سیگنال و تستر |
| ولتاژ قابل اندازهگیری | تا ±400V در مولتیمترهای حرفهای |
| دقت اندازهگیری | دقت بالا با خطای کمتر از ±1% |
| قابلیتهای نرمافزاری | تریگر پیشرفته، ذخیره سیگنال، اندازهگیری خودکار و FFT |
| بازه فرکانسی ژنراتور سیگنال | از چند هرتز تا 2MHz یا بیشتر |
مارک اسیلوسکوپ Hantek
اسیلوسکوپهای دیجیتال برند Hantek با صفحه نمایش رنگی و قابلیت پشتیبانی از چند کانال، برای نمایش و تحلیل انواع سیگنالها طراحی شدهاند. این دستگاهها امکان مشاهده دقیق شکل موجها، مقایسه همزمان چند سیگنال و اندازهگیری پارامترهای مختلف الکترونیکی را فراهم میکنند و برای پروژههای مهندسی و کارگاههای آزمایشگاهی مناسب هستند. اتصال پروبها به زمین و سیگنال خروجی، نمایش دقیق و پایدار سیگنالها را تضمین میکند.
مشخصات فنی اسیلوسکوپ Hantek:
- دارای پهنای باند 100 مگاهرتز
- دارای 4 کانال
- دارای حافظه
- سرعت نمونه برداری آن 1 گیگابیت بر ثانیه است.
- دارای عملکرد ژنراتور قابل برنامه ریزی
- دارای صفحه نمایش رنگی 7 اینچی
- ظرفیت FFT
- دارای 32 نوع اندازه گیری اتوماتیک
مارک اسیلوسکوپ Owon
Owon چین تولید کننده این کالا می باشد. می توان ایجاد سیگنال تا فرکانس 5 مگاهرتز را به عنوان یکی از قابلیت های آن مشخص کرد. این گجت از جمله عملکردهای دیگر، AM، FM، PM، FSK، sweep و burst modulation تولید می کند. این گجت دارای نرخ نمونه برداری 125 MSa/s است. علاوه بر این، این گجت 26 شکل موج دلخواه را علاوه بر پنج شکل موج اساسی تولید می کند که شامل سینوسی، مربع و مثلث می شود.
مشخصات فنی اسیلوسکوپ Owon:
- ولتاژ AC/DC، جریان AC/DC، مقاومت، ظرفیت خازن، تست دیود
- اسیلوسکوپ دیجیتال تک کاناله 20 مگاهرتزی مجهز به حافظه قابل حمل
- دارای صفحه نمایش رنگی 3.7 اینچی
- نرخ نمونه برداری 100 MS/s می باشد.
- شامل 20 نوع اندازه گیری خودکار مختلف
- قابلیت اتصال USB FLASH
- دو عدد پروب اسیلوسکوپ
- جداسازی کانال ها
- حافظه سیگنال 6K
- باتری قابل شارژ و خروجی USB
مارک اسیلوسکوپ Gw instek
اسیلوسکوپ صفحه لمسی Goodwill GDS-207 برند GW Instek دارای دو کانال ورودی، نرخ نمونه برداری 1GSa/s و عمق حافظه 1M برای هر کانال است. همچنین دارای پهنای باند 70 مگاهرتز است.
مشخصات فنی اسیلوسکوپ Gw instek:
- اسیلوسکوپ دستی 2 با فرکانس 200/100/70 مگاهرتز
- 1GSa/s حداکثر نرخ نمونه برداری
- حداکثر 5M رم در هر کانال
- پانل کنترل ال سی دی خازنی تمام لمسی 7 اینچی 800 در 480 افقی و پرتره.
- تعداد داخلی 50000 x 5000 DMM
- می تواند 30000 شکل موج را پشت سر هم ثبت کند و هر زمان که لازم باشد اندازه گیری ها را دوباره محاسبه کند.
- قابلیت اندازه گیری دما و عملکرد ثبت نام
- رمزگذاری مقاومت SMD، اطلاعات کدگذاری رنگ،
مارک اسیلوسکوپ برند Tektronix
اسیلوسکوپ دیجیتال TEKTRONIX TDS-2024C 200 مگ 4 کانال به دلیل ویژگی های پیچیده ای که دارد بسیار ساده تر از اسیلوسکوپ آنالوگ است. یک صفحه نمایش رنگی همچنین تشخیص سیگنال ها را ساده تر می کند. اجرای تنظیم صفر سادهتر است و سیگنال (GND) نیازی به صفر شدن در اسیلوسکوپهای دیجیتال ندارد زیرا علامتی در کنار محورهای x و y دارند. اما حالت های AC، DC و GND دارد.
مشخصات فنی اسیلوسکوپ Tektronix:
- اسیلوسکوپ 200 مگاهرتز 4 کانال مجهز به حافظه
- نرخ نمونه 2 GS/s
- دارای صفحه نمایش رنگی LCD با قابلیت FFT.
- داشتن یک اتصال USB در رایانه برای اتصال
- دارای USB Flash 16 است که از نوع اندازه گیری خودکار پشتیبانی می کند.
اسیلوسکوپ برند Rigol
MSO1104Z یک اسیلوسکوپ ذخیره سازی دیجیتال 4 کاناله با کیفیت بالا و قابل اعتماد برند Rigol است. این دستگاه دارای پهنای باند 100 مگاهرتز و نرخ نمونه برداری تا 1GSa/s می باشد. کنترلهای اسیلوسکوپهای ساخته شده توسط برند Rigol خوش ساخت هستند و کار با آنها ساده است. علاوه بر این، همه آنها دارای یک عملکرد اساسی برای اندازه گیری هستند. این دستگاه دارای یک سیستم منوی ساده است و ممکن است به زبان های مختلف استفاده شود.
مشخصات فنی اسیلوسکوپ مدل Rigol MSO1104Z:
- 4 کانال
- مجهز به پهنای باند 100 مگاهرتز
- نرخ نمونه برداری 1GSa/s و نرخ اکتساب شکل موج 30000 wfms/s دارد.
- 12 مگاپیکسل عمق حافظه
اسیلوسکوپ برند Matrix
یک ابزار الکترونیکی برای مشاهده ولتاژ، اسیلوسکوپ آنالوگ MATRIX MOS 620CH است. مقدار ولتاژ اغلب توسط اسیلوسکوپ به عنوان یک نمودار دو بعدی با زمان به عنوان محور افقی و ولتاژ به عنوان محور عمودی نشان داده می شود. لازم به تاکید است که تجهیزات اندازه گیری تکترونیکس صرفا نماینده فروش و خدمات پس از فروش این دستگاه با کمترین و ارزان ترین قیمت می باشد.
مشخصات فنی اسیلوسکوپ برند Matrix:
- پهنای باند 20 مگاهرتز
- کانال دو
- تابع X-Y
- شامل فرکانس سنج دیجیتال با محدوده 30 مگاهرتز است.
آیا اسیلوسکوپ های چینی کیفیت لازم را دارند؟
اسیلوسکوپهای چینی طیف گستردهای دارند و نمیتوان کیفیت همه آنها را یکسان دانست؛ برخی نسخههای کپی شده و با کیفیت پایین هستند، اما برندهای معتبر چینی با رعایت استانداردهای لازم و حتی تحت مجوز شرکتهای آمریکایی یا اروپایی تولید میشوند. بنابراین، نمیتوان بهطور کلی گفت همه اسیلوسکوپهای چینی ضعیف هستند. برای انتخاب درست، بررسی مشخصات فنی، پهنای باند، نرخ نمونهبرداری، دقت و تجربه کاربران اهمیت بالایی دارد تا دستگاه متناسب با نیازهای آزمایشگاهی یا مهندسی انتخاب شود.
جمع بندی
عرضه اسیلوسکوپ های با قیمت پایین برای مصرف انبوه در بازار موجود می باشد. این اسیلوسکوپ ها که اسیلوسکوپ های دستی هستند به دلیل قابل حمل بودن و سهولت استفاده از محبوبیت بالایی برخوردار هستند و در بازار می بینیم که بسیاری از مهندسان ترجیح می دهند اسیلوسکوپ های دستی را خریداری کنند. هزینه یک اسیلوسکوپ، ژنراتور عملکرد و سایر اجزای اسیلوسکوپ به طور کلی بالا است و از آنجایی که انواع مختلفی از دستگاه ها وجود دارد، هزینه هر یک از دستگاه های دیگر متفاوت است.
برای جزئیات بیشتر در مورد بهترین برند اسیلوسکوپ با کارشناسان فروش ما تماس بگیرید. همچنین برای واردات قطعات الکترونیک به یکی از بهترین شرکت های الکترونیکی ایران سفارش خود را ارائه دهید.
سوالات متداول
اسیلوسکوپها برای چه کاربردهایی استفاده میشوند؟
اسیلوسکوپها برای اندازهگیری و تحلیل سیگنالهای الکتریکی در برق، الکترونیک، مخابرات و تعمیرات مدارها استفاده میشوند. آنها شکل موج، ولتاژ، فرکانس و نویز سیگنالها را نمایش میدهند و به عیبیابی مدارها کمک میکنند.
چه عواملی در انتخاب یک اسیلوسکوپ مهم هستند؟
پهنای باند، نرخ نمونهبرداری، تعداد کانالها، دقت و وضوح و اندازه صفحه نمایش از مهمترین عوامل هستند. حافظه، قابلیت اتصال به رایانه و گارانتی نیز در انتخاب دستگاه مؤثرند.
کدام برندهای اسیلوسکوپ شناختهشدهتر هستند؟
برندهای معتبر شامل Rigol، Hantek، Siglent، Tektronix و Keysight هستند. این برندها به دلیل دقت، قابلیت اطمینان و پشتیبانی قوی شناخته میشوند.
تفاوت اسیلوسکوپ دیجیتال و آنالوگ چیست؟
آنالوگ سیگنالها را مستقیم نمایش میدهد و برای تغییرات سریع مناسب است، اما ذخیره و پردازش محدود دارد. دیجیتال امکان ذخیره، تحلیل دقیق و اتصال به رایانه را فراهم میکند و برای کاربردهای مهندسی بهتر است.
