تشخیص رگولاتور از ترانزیستور نیازمند درک تفاوت های اصلی بین این دو نوع قطعه الکترونیکی است. عوامل و قطعاتی وجود دارند، که بررسی آن ها به برای تشخیص رگولاتور از ترانزیستور کمک بسزایی می کند. هر کدام از این قطعات نقش خاصی در مدارهای الکترونیکی ایفا می کنند و درک تفاوت های آنها برای طراحی و عیب یابی مدارها ضروری است. در ادامه به توضیح هر یک و نحوه تشخیص آن ها می‌پردازیم.
همچنین پیشنهاد می کنیم که مقاله مربوط به قطعات الکترونیکی و کاربرد آنها را نیز مطالعه نمایید.
رگولاتور چیست و چگونه تست می شود؟
رگولاتور (Regulator) یک قطعه الکترونیکی است که برای تثبیت ولتاژ خروجی در مدارها استفاده می‌شود. این قطعه می‌تواند ولتاژ را به سطح مشخصی کاهش دهد یا آن را ثابت نگه دارد. رگولاتور و ترانزیستور باهم متفاوت هستند که ما در این مقاله از وب سایت رسام الکترونیک، نحوه تشخیص رگولاتور از ترانزیستور را نیز به شما آموزش می دهیم. رگولاتورها به دو دسته اصلی تقسیم می شوند که عبارتند از:
- رگولاتورهای خطی: این نوع رگولاتورها با استفاده از ترانزیستورها و المان های دیگر، ولتاژ ورودی را به ولتاژ خروجی ثابت تبدیل می کنند. آنها معمولاً ساده تر و کم صدا هستند؛ اما ممکن است در مقایسه با رگولاتورهای سوئیچینگ کارایی کمتری داشته باشند.
- رگولاتورهای سوئیچینگ: این نوع رگولاتورها با تغییر سریع ولتاژ ورودی به ولتاژ خروجی کار می کنند و معمولاً کارایی بالاتری دارند. آن ها می توانند ولتاژ را به شکل مؤثرتری کنترل کنند و گرمای کمتری تولید کنند.
تست رگولاتورها می تواند به شناسایی مشکلات عملکردی و اطمینان از کارایی صحیح آن ها کمک کند. با انجام مراحل زیر می توانید از سلامت و عملکرد صحیح رگولاتور اطمینان حاصل کنید.
بررسی ظاهری
– نقص فیزیکی: بررسی کنید که آیا رگولاتور دچار آسیب فیزیکی، سوختگی یا نشتی است یا خیر.
تست با مولتی‌متر
– تنظیم مولتی متر: مولتی متر را روی حالت ولت سنج (DC VOLTAGE) تنظیم کنید.
– اتصال ورودی: ولتاژ ورودی مورد نظر (معمولاً از یک منبع تغذیه) را به پایانه ورودی رگولاتور وصل کنید.
– اندازه‌گیری ولتاژ خروجی: پایانه خروجی رگولاتور را با مولتی‌متر اندازه‌گیری کنید. باید ولتاژ خروجی مشخص شده بر روی بدنه رگولاتور (مثلاً 5V، 3.3V و غیره) را مشاهده کنید.
تست بار
– اتصال بار: یک بار مناسب (مثلاً یک مقاومت یا LED) را به خروجی رگولاتور متصل کنید.
– اندازه گیری دوباره: دوباره ولتاژ خروجی را اندازه گیری کنید تا مطمئن شوید که رگولاتور تحت بار نیز عملکرد صحیحی دارد.
بررسی دما
– چک کردن دما: در حین کارکرد، دمای رگولاتور را بررسی کنید. اگر رگولاتور بیش از حد داغ شود، ممکن است نشان دهنده مشکل داشته باشد.
شاید مطالعه مقاله مربوط به آداپتور سوئیچینگ – منبع تغذیه نیز برای شما جالب باشد.
ترانزیستور چیست؟
ترانزیستور یک قطعه الکترونیکی است که به عنوان یک سوئیچ یا تقویت کننده عمل می کند. ترانزیستورها می توانند سیگنال های الکتریکی را تقویت کنند و یا جریان را کنترل کنند. به عبارتی دیگر ترانزیستورها در مدارها برای تقویت سیگنال، سوئیچینگ و کنترل جریان استفاده می شوند. این قطعه معمولاً از مواد نیمه هادی ساخته شده و به دو نوع اصلی تقسیم می شود که عبارتند از:
- ترانزیستورهای BTJ: این نوع ترانزیستورها شامل دو نوع حامل بار (الکترون‌ها و حفره‌ها) هستند و به سه پایانه (بیس، کلکتور و امیتر) تقسیم می شوند.
- ترانزیستورهای FET: این نوع ترانزیستورها تنها از یک نوع حامل بار (الکترون‌ها یا حفره‌ها) استفاده می کنند و به سه پایانه (گیت، درین و سورس) تقسیم می شوند.
در ادامه با ما همراه باشید تا با نحوه تشخیص رگولاتور از ترانزیستور و همچنین کاربرد رگولاتور و ترانزیستور آشنا شوید.
شاید مطالعه مقاله مربوط به مبدل دی سی به دی سی نیز برای شما خوب باشد.
تفاوت ساختار رگولاتور با ترانزیستور
یکی از نشانه های تفاوت رگولاتور و ترانزیستور با هم، ساختار متفاوت آن ها است. که در این قسمت به توضیح درباره آن ها می پردازیم.
– رگولاتور:
– معمولاً دارای پایانه های ورودی، خروجی و زمین است. در طراحی آن ها ممکن است المان های اضافی مانند خازن و مقاومت نیز وجود داشته باشد.
– ترانزیستور:
– دارای سه پایانه (بیس، کلکتور، امیتر) است. بسته به نوع ترانزیستور، عملکرد و نحوه اتصال آن متفاوت خواهد بود.
همچنین پیشنهاد می کنیم که مقاله مربوط به سفارش قطعات الکترونیکی از خارج را نیز به هیچ وجه از دست ندهید.
نحوه تشخیص رگولاتور از ترانزیستور
همانطور که در قسمت های قبل اشاره کردیم، تشخیص رگولاتور از ترانزیستور با استفاده از بررسی برخی عوامل انجام می شود. در این قسمت به توضیح کاملی در مورد این عوامل می پردازیم.
– بررسی شماره قطعه:
– با جستجوی شماره قطعه روی بدنه، می توانید اطلاعات دقیق تری درباره نوع قطعه پیدا کنید.
– اندازه و شکل:
– رگولاتورها معمولاً بزرگ تر از ترانزیستورها هستند و طراحی خاصی برای تثبیت ولتاژ دارند.
– پایه‌ها:
– تعداد پایه ها و چیدمان آن ها می تواند نشانه ای از نوع قطعه باشد. ترانزیستورها معمولاً سه پایه دارند، در حالی که رگولاتورها ممکن است بیشتر از سه پایه داشته باشند.
بیشتر بدانید: قطعات الکترونیکی چیست؟

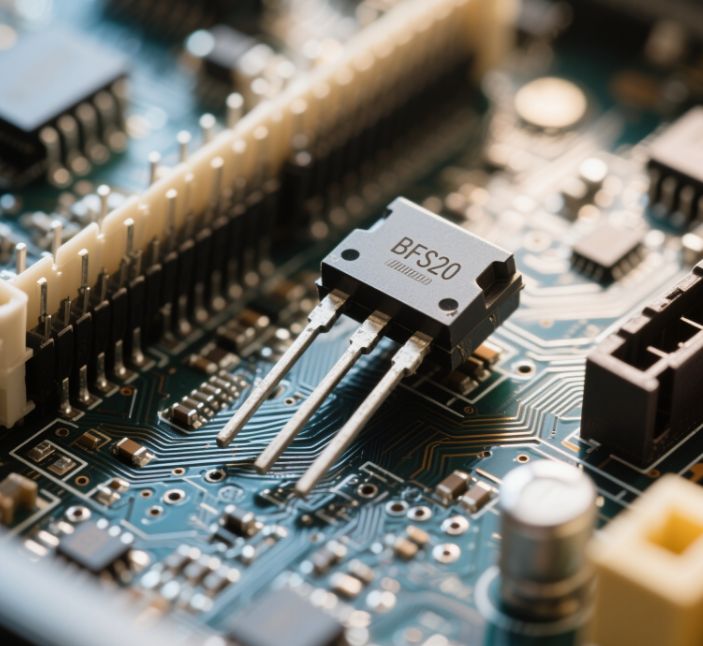

کاربردهای رگولاتورها و ترانزیستورها
حالا که با نحوه تشخیص رگولاتور از ترانزیستور آشنا شدید، بهتر است بدانید که کاربرد رگولاتور و ترانزیستور بسیار گسترده است. در این قسمت می خواهیم شما را با برخی از کاربرد رگولاتور و ترانزیستور آشنا کنیم. در ادامه با ما همراه باشید.
– رگولاتور:
– این قطعات در منابع تغذیه، مدارهای الکترونیکی برای تأمین ولتاژ ثابت کاربرد دارند.
– ترانزیستور:
– این قطعات در مدارهای تقویت‌کننده، سوئیچینگ و کنترل سیگنال کاربرد دارند.
شاید مطالعه مقاله مربوط به قطعات اکتیو و پسیو نیز برای شما کاربردی باشد.
ترانزیستور و رگولاتور و کاربرد آن در گوشی موبایل
یک کاربرد ترانزیستور و رگولاتور، کاربرد آن ها در گوشی موبایل است. به طور کلی ترانزیستورها و رگولاتورها اجزای حیاتی در طراحی و عملکرد گوشی های موبایل هستند. آن ها به کنترل ولتاژ، تقویت سیگنال و مدیریت انرژی کمک می‌کنند که به بهبود عملکرد کلی دستگاه منجر می‌شود.
- تامین ولتاژ مناسب: گوشی‌های موبایل به ولتاژهای مختلفی برای عملکرد اجزای مختلف خود نیاز دارند. رگولاتورها این ولتاژها را تأمین می کنند و از نوسانات جلوگیری می کنند.
- تقویت سیگنال: ترانزیستورها به عنوان تقویت کننده های سیگنال عمل می کنند و به تقویت سیگنال های دریافتی از شبکه های تلفن همراه کمک می کنند.
- مدارهای سوئیچینگ: در بخش های مختلف گوشی، از جمله در مدارهای شارژ باتری، ترانزیستورها به عنوان سوئیچ عمل می کنند تا جریان برق را کنترل کنند.
- مدیریت انرژی: رگولاتورها در مدیریت مصرف انرژی و افزایش عمر باتری بسیار موثرند. آن ها اطمینان حاصل می کنند که اجزا فقط به مقدار مورد نیاز انرژی را دریافت کنند.
شاید مطالعه این مقاله نیز برای شما مفید باشد: تجهیزات فیبر نوری چیست؟
جمع بندی
ما در این مقاله از وب سایت رسام الکترونیک، تمام سعی خود را کردیم که به پاسخ پرسش نحوه تشخیص رگولاتور و ترانزیستور به چه شکل است؟ بپردازیم و همچنین بهترین و دقیق ترین اطلاعات موجود درباره تفاوت رگولاتور و ترانزیستور را به شما عزیزان و همراهان گرامی ارائه دهیم.
در ضمن بهتر است بدانید که خرید قطعات الکترونیکی را می توانید از فروشگاه اینترنتی رسام الکترونیک انجام دهید. در صورتی که به اطلاعات بیشتری درباره کاربرد رگولاتور و ترانزیستور نیاز دارید و یا ابهامات و سوالاتی دارید که پاسخ آن ها را در این مطلب پیدا نکرده اید، می توانید مقاله های تخصصی تر موجود در وب سایت رسام الکترونیک را نیز مطالعه نمایید. همچنین برای اطلاع از هزینه دقیق قطعات برد الکترونیکی می توانید به وب سایت رسام الکترونیک مراجعه کرده و یا با شماره های موجود در وب سایت تماس حاصل فرمایید و سپس از مشاوران و کارشناسان مجرب رسام الکترونیک کمک و مشاوره بگیرید.
از اینکه تا انتهای این مقاله از وب سایت ما با محوریت موضوع نحوه تشخیص رگولاتور از ترانزیستور با ما همراه بودید از شما کمال تشکر را داریم.
