K3568

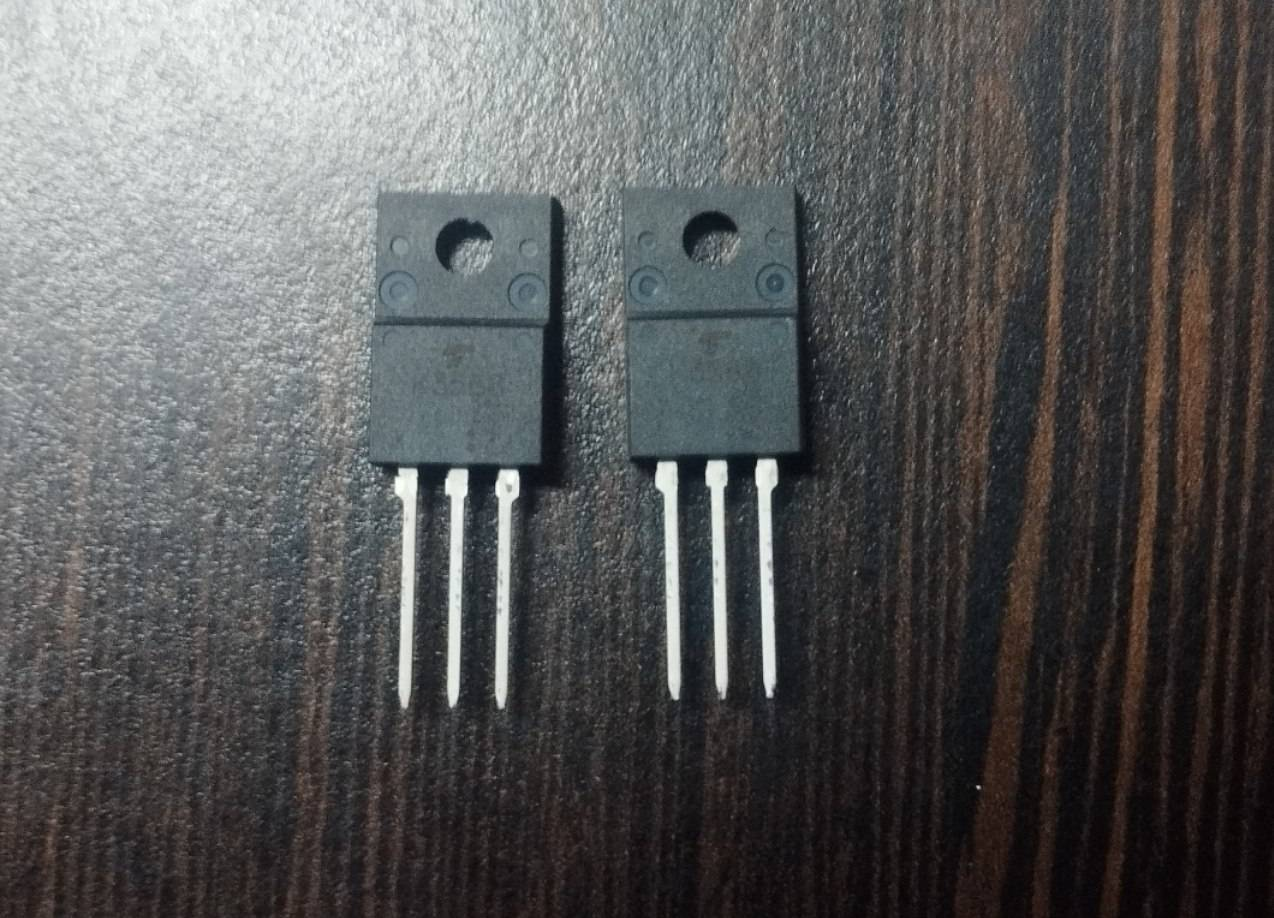

K3568 (که نام کامل آن معمولاً 2SK3568 است) یک ماسفت قدرت (Power MOSFET) کانال N است که به عنوان یک «سوئیچ الکترونیکی سریع» شناخته می‌شود.

کارکرد اصلی:

این قطعه مثل یک کلید عمل می‌کند، با این تفاوت که به‌جای دست، با سیگنال الکتریکی کنترل می‌شود.

• وقتی ولتاژ کمی به پایه “گیت” (Gate) آن می‌دهید، مانند یک کلید بسته عمل کرده و جریان زیادی را از خود عبور می‌دهد.
• وقتی ولتاژ را برمی‌دارید، مانند یک کلید باز عمل کرده و مسیر جریان را قطع می‌کند.

این فرآیند می‌تواند هزاران بار در ثانیه (فرکانس بالا) تکرار شود.

مشخصات فنی مهم:

• ولتاژ: می‌تواند تا ۵۰۰ ولت را تحمل کند (مناسب برای برق شهر و ولتاژهای بالا).
• جریان: می‌تواند تا ۱۲ آمپر جریان را از خود عبور دهد.
• سرعت: سرعت سوییچینگ بسیار بالایی دارد که آن را برای مدارات تبدیل انرژی ایده‌آل می‌کند.

کاربردهای رایج:

بیشترین کاربرد K3568 در مداراتی است که نیاز به «تبدیل ولتاژ» یا «کنترل توان بالا» دارند:

1. منابع تغذیه سوییچینگ (SMPS): قطعه اصلی در آداپتورهای لپ‌تاپ، شارژرهای گوشی، و منابع تغذیه کامپیوتر برای تبدیل برق ۲۲۰ ولت به ولتاژهای پایین‌تر (مثل ۱۲ یا ۵ ولت).
2. اینورترها و یو‌پی‌اس‌ها (UPS): برای تبدیل برق باتری (DC) به برق متناوب (AC).
3. درایورهای موتور: برای کنترل سرعت و جهت چرخش موتورهای الکتریکی بزرگ.
4. مدارات بالاست الکترونیکی: در سیستم‌های روشنایی و لامپ‌های پرقدرت.
